・モジュール0.5～0.8のサビに強い小型平歯車です。DS平歯車と併せてご利用いただけます。
共通仕様
| 精度等級 | モジュール0.8以下：JIS N8級相当 モジュール1以上：JIS N8級 (JIS B 1702-1:1998) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | 快削黄銅(C3604) |
| 熱処理 | - |
| 歯面硬度 | (80HV以上) |
小原歯車工業
平歯車｜平歯車 BSS
詳細仕様
25件の型式
-

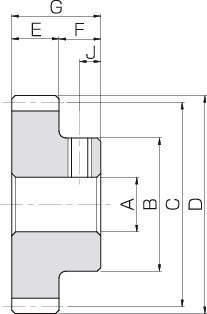

S3T
-
S1T
-

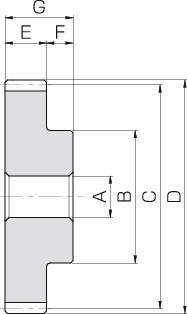

S1
| 型式 |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス 長さ F |
全長 G |
キーみぞ (幅×深さ) |
ねじ穴 |
許容トルク (N・m) 曲げ強さ |
許容トルク (kgf・m) 曲げ強さ |
バックラッシ (mm) |
質量 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | J | ||||||||||||||||
| BSS0.5-15A | 0.5 | 15 | S3T | 3 | 8.5 | 7.5 | 8.5 | 3 | 11 | 14 | - | M3 | 2.5 | 0.058 | 0.0059 | 0～0.10 | 0.0054 |
| BSS0.5-16A | 0.5 | 16 | S3T | 3 | 9 | 8 | 9 | 3 | 11 | 14 | - | M3 | 2.5 | 0.065 | 0.0066 | 0～0.10 | 0.0062 |
| BSS0.5-20 | 0.5 | 20 | S1 | 4 | 8.5 | 10 | 11 | 3 | 7 | 10 | - | - | - | 0.091 | 0.0093 | 0～0.10 | 0.0043 |
| BSS0.5-20A | 0.5 | 20 | S3T | 3 | 11 | 10 | 11 | 3 | 11 | 14 | - | M3 | 2.5 | 0.091 | 0.0093 | 0～0.10 | 0.0098 |
| BSS0.5-22A | 0.5 | 22 | S1T | 3 | 9 | 11 | 12 | 3 | 7 | 10 | - | M3 | 3.5 | 0.10 | 0.011 | 0～0.10 | 0.0054 |
| BSS0.5-24B | 0.5 | 24 | S1T | 4 | 10 | 12 | 13 | 3 | 7 | 10 | - | M3 | 3.5 | 0.12 | 0.012 | 0～0.10 | 0.0063 |
| BSS0.5-25 | 0.5 | 25 | S1 | 4 | 11 | 12.5 | 13.5 | 3 | 7 | 10 | - | - | - | 0.12 | 0.013 | 0～0.10 | 0.0077 |
| BSS0.5-30 | 0.5 | 30 | S1 | 4 | 13 | 15 | 16 | 3 | 7 | 10 | - | - | - | 0.16 | 0.016 | 0～0.10 | 0.011 |
| BSS0.5-30A | 0.5 | 30 | S1T | 3 | 12 | 15 | 16 | 3 | 7 | 10 | - | M3 | 3.5 | 0.16 | 0.016 | 0～0.10 | 0.010 |
| BSS0.5-30B | 0.5 | 30 | S1T | 4 | 12 | 15 | 16 | 3 | 7 | 10 | - | M3 | 3.5 | 0.16 | 0.016 | 0～0.10 | 0.0099 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| BSS0.5-15A | BSS0.5-15A | P | 930 | - | 在庫品 |
| BSS0.5-16A | BSS0.5-16A | P | 930 | - | 在庫品 |
| BSS0.5-20 | BSS0.5-20 | P | 990 | - | 在庫品 |
| BSS0.5-20A | BSS0.5-20A | P | 1,090 | - | 在庫品 |
| BSS0.5-22A | BSS0.5-22A | P | 1,150 | - | 在庫品 |
| BSS0.5-24B | BSS0.5-24B | P | 1,210 | - | 在庫品 |
| BSS0.5-25 | BSS0.5-25 | P | 1,250 | - | 在庫品 |
| BSS0.5-30 | BSS0.5-30 | P | 1,300 | - | 在庫品 |
| BSS0.5-30A | BSS0.5-30A | P | 1,350 | - | 在庫品 |
| BSS0.5-30B | BSS0.5-30B | P | 1,350 | - | 在庫品 |
