KRGFD [Jシリーズ]
KRGFD [Jシリーズ]
■調質歯研ラック KRG
・調質、歯面研削したラックで、精度、強度が優れています。
■Jシリーズ
・Jシリーズとは、標準歯車のベースに、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
| 精度等級 | KHK R 001 1級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SCM440 |
| 熱処理 | 調質のみ |
| 歯面硬度 | 225～352HB |
10件の型式
RD

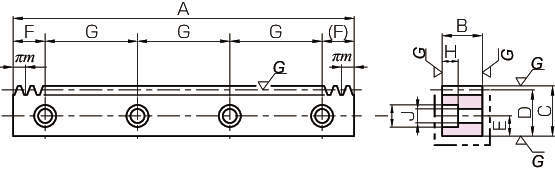

| 型式 |
モジュール m |
歯数 | 形状 |
全長 A (mm) |
歯幅 B (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
取付穴位置寸法(mm) | 許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | F | G | 穴数 | 使用ねじ | H | I | J | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| KRGFD1-500J | 1 | 159 | RD | 499.51 | 10 | 15 | 14 | 6 | 24.76 | 150 | 4 | M4 | 5 | 8 | 4.5 | 1410 | 585 | 144 | 59.7 | 0.04～0.14 | 0.54 |
| KRGFD1-1000J | 1 | 318 | RD | 999.03 | 10 | 15 | 14 | 6 | 49.51 | 180 | 6 | M4 | 5 | 8 | 4.5 | 1410 | 585 | 144 | 59.7 | 0.04～0.14 | 1.08 |
| KRGFD1.5-500J | 1.5 | 106 | RD | 499.51 | 15 | 20 | 18.5 | 8 | 24.76 | 150 | 4 | M5 | 6 | 10 | 6 | 3180 | 1320 | 324 | 135 | 0.04～0.14 | 1.07 |
| KRGFD1.5-1000J | 1.5 | 212 | RD | 999.03 | 15 | 20 | 18.5 | 8 | 49.51 | 180 | 6 | M5 | 6 | 10 | 6 | 3180 | 1320 | 324 | 135 | 0.04～0.14 | 2.14 |
| KRGFD2-500J | 2 | 80 | RD | 502.65 | 20 | 25 | 23 | 10 | 26.33 | 150 | 4 | M6 | 7 | 11 | 7 | 5650 | 2350 | 576 | 240 | 0.05～0.16 | 1.78 |
| KRGFD2-1000J | 2 | 160 | RD | 1005.31 | 20 | 25 | 23 | 10 | 52.65 | 180 | 6 | M6 | 7 | 11 | 7 | 5650 | 2350 | 576 | 240 | 0.05～0.16 | 3.58 |
| KRGFD2.5-500J | 2.5 | 64 | RD | 502.65 | 25 | 30 | 27.5 | 12 | 26.33 | 150 | 4 | M8 | 8.6 | 14 | 9 | 8830 | 3680 | 901 | 375 | 0.05～0.16 | 2.64 |
| KRGFD2.5-1000J | 2.5 | 128 | RD | 1005.31 | 25 | 30 | 27.5 | 12 | 52.65 | 180 | 6 | M8 | 8.6 | 14 | 9 | 8830 | 3680 | 901 | 375 | 0.05～0.16 | 5.31 |
| KRGFD3-500J | 3 | 53 | RD | 499.51 | 30 | 35 | 32 | 14 | 24.76 | 150 | 4 | M10 | 10.8 | 17.5 | 11 | 12700 | 5310 | 1300 | 541 | 0.05～0.16 | 3.62 |
| KRGFD3-1000J | 3 | 106 | RD | 999.03 | 30 | 35 | 32 | 14 | 49.51 | 180 | 6 | M10 | 10.8 | 17.5 | 11 | 12700 | 5310 | 1300 | 541 | 0.05～0.16 | 7.32 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRGFD1-500J | KRGFD1-500J | P | 45,600 | - | - |
| KRGFD1-1000J | KRGFD1-1000J | P | 81,900 | - | - |
| KRGFD1.5-500J | KRGFD1.5-500J | P | 40,900 | - | - |
| KRGFD1.5-1000J | KRGFD1.5-1000J | P | 67,500 | - | - |
| KRGFD2-500J | KRGFD2-500J | P | 47,200 | - | - |
| KRGFD2-1000J | KRGFD2-1000J | P | 87,300 | - | - |
| KRGFD2.5-500J | KRGFD2.5-500J | P | 54,300 | - | - |
| KRGFD2.5-1000J | KRGFD2.5-1000J | P | 96,500 | - | - |
| KRGFD3-500J | KRGFD3-500J | P | 55,500 | - | - |
| KRGFD3-1000J | KRGFD3-1000J | P | 97,800 | - | - |
