ラック｜ラック SRF （両端面加工）

このページをプリント
CADをダウンロード
価格・納期を確認

・モジュール、長さ等を豊富に取り揃え、低価格で応用性があります。

: #ラック

共通仕様

精度等級	KHK R 001 4級
歯形	並歯
圧力角	20°
材料	S45C
熱処理	-
歯面硬度	(210HB以下)
表面処理	黒染

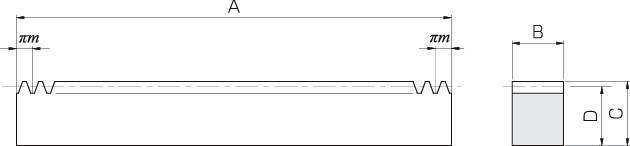

寸法図
カタログ・チラシ
CAD

RF

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

40件中 1-10件
表示件数

仕様
価格・納期

40件の型式

型式	モジュール m	歯数	形状	全長 A	歯幅 B	高さ C	かみあい高さ D	許容伝達力(N)		許容伝達力(kgf)		質量 (kg)
								曲げ強さ	歯面強さ	曲げ強さ	歯面強さ
								曲げ強さ	歯面強さ	曲げ強さ	歯面強さ
SRF0.5-300	0.5	191	RF	300.02	5	12	11.5	240	39.6	24.4	4.04	0.14
SRF0.8-300	0.8	119	RF	299.08	8	12.3	11.5	613	108	62.5	11.0	0.22
SRF1-300	1	96	RF	301.59	10	12	11	958	177	97.7	18.0	0.26
SRF1-500	1	159	RF	499.51	10	12	11	958	177	97.7	18.0	0.43
SRF1-1000	1	318	RF	999.03	10	12	11	958	177	97.7	18.0	0.86
SRF1.5-300	1.5	64	RF	301.59	15	20	18.5	2160	421	220	42.9	0.66
SRF1.5-500	1.5	106	RF	499.51	15	20	18.5	2160	421	220	42.9	1.09
SRF1.5-1000	1.5	212	RF	999.03	15	20	18.5	2160	421	220	42.9	2.18
SRF1.5-1500	1.5	320	RF	1507.96	15	20	18.5	2160	421	220	42.9	3.28
SRF1.5-2000	1.5	435	RF	2049.88	15	20	18.5	2160	421	220	42.9	4.47

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
SRF0.5-300	SRF0.5-300	P	3,700	-	在庫品
SRF0.8-300	SRF0.8-300	P	4,300	-	在庫品
SRF1-300	SRF1-300	P	3,200	-	在庫品
SRF1-500	SRF1-500	P	4,800	-	在庫品
SRF1-1000	SRF1-1000	P	8,600	在庫品	在庫品
SRF1.5-300	SRF1.5-300	P	3,600	-	在庫品
SRF1.5-500	SRF1.5-500	P	5,400	-	在庫品
SRF1.5-1000	SRF1.5-1000	P	9,700	在庫品	在庫品
SRF1.5-1500	SRF1.5-1500	P	14,000	在庫品	在庫品
SRF1.5-2000	SRF1.5-2000	P	18,200	在庫品	在庫品
