・モジュール、長さ等を豊富に取り揃え、低価格で応用性があります。
共通仕様
| 精度等級 | KHK R 001 4級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (210HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
ラック｜ラック SRFD （両端面・取付穴加工）
詳細仕様
21件の型式
-
RD

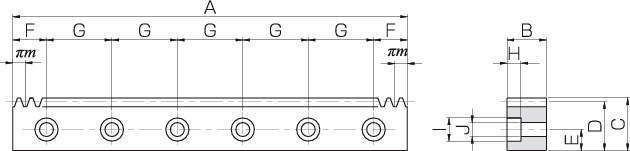

| 型式 |
モジュール m |
歯数 | 形状 |
全長 A |
歯幅 B |
高さ C |
かみあい 高さ D |
取付穴位置寸法 | 取付穴形状寸法 | 許容伝達力(N) | 許容伝達力(kgf) |
質量 (kg) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | F | G | 穴数 | 使用ねじ | H | I | J | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||
| SRFD1.5-1000 | 1.5 | 212 | RD | 999.03 | 15 | 20 | 18.5 | 8 | 49.51 | 180 | 6 | M5 | 6 | 10 | 6 | 2160 | 421 | 220 | 42.9 | 2.14 |
| SRFD1.5-1500 | 1.5 | 320 | RD | 1507.96 | 15 | 20 | 18.5 | 8 | 33.98 | 180 | 9 | M5 | 6 | 10 | 6 | 2160 | 421 | 220 | 42.9 | 3.23 |
| SRFD1.5-2000 | 1.5 | 435 | RD | 2049.88 | 15 | 20 | 18.5 | 8 | 34.94 | 180 | 12 | M5 | 6 | 10 | 6 | 2160 | 421 | 220 | 42.9 | 4.40 |
| SRFD2-1000 | 2 | 160 | RD | 1005.31 | 20 | 25 | 23 | 10 | 52.65 | 180 | 6 | M6 | 7 | 11 | 7 | 3830 | 775 | 391 | 79.0 | 3.58 |
| SRFD2-1500 | 2 | 240 | RD | 1507.96 | 20 | 25 | 23 | 10 | 33.98 | 180 | 9 | M6 | 7 | 11 | 7 | 3830 | 775 | 391 | 79.0 | 5.36 |
| SRFD2-2000 | 2 | 326 | RD | 2048.31 | 20 | 25 | 23 | 10 | 34.15 | 180 | 12 | M6 | 7 | 11 | 7 | 3830 | 775 | 391 | 79.0 | 7.29 |
| SRFD2.5-1000 | 2.5 | 128 | RD | 1005.31 | 25 | 30 | 27.5 | 12 | 52.65 | 180 | 6 | M8 | 8.6 | 14 | 9 | 5990 | 1240 | 611 | 127 | 5.31 |
| SRFD2.5-1500 | 2.5 | 192 | RD | 1507.96 | 25 | 30 | 27.5 | 12 | 33.98 | 180 | 9 | M8 | 8.6 | 14 | 9 | 5990 | 1240 | 611 | 127 | 7.97 |
| SRFD2.5-2000 | 2.5 | 261 | RD | 2049.88 | 25 | 30 | 27.5 | 12 | 34.94 | 180 | 12 | M8 | 8.6 | 14 | 9 | 5990 | 1240 | 611 | 127 | 10.8 |
| SRFD3-1000 | 3 | 106 | RD | 999.03 | 30 | 35 | 32 | 14 | 49.51 | 180 | 6 | M10 | 10.8 | 17.5 | 11 | 8620 | 1820 | 879 | 186 | 7.32 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRFD1.5-1000 | SRFD1.5-1000 | P | 11,200 | 在庫品 | 在庫品 |
| SRFD1.5-1500 | SRFD1.5-1500 | P | 16,200 | 在庫品 | 在庫品 |
| SRFD1.5-2000 | SRFD1.5-2000 | P | 21,200 | 在庫品 | 在庫品 |
| SRFD2-1000 | SRFD2-1000 | P | 14,300 | 在庫品 | 在庫品 |
| SRFD2-1500 | SRFD2-1500 | P | 20,800 | 在庫品 | 在庫品 |
| SRFD2-2000 | SRFD2-2000 | P | 27,600 | 在庫品 | 在庫品 |
| SRFD2.5-1000 | SRFD2.5-1000 | P | 17,500 | 在庫品 | 在庫品 |
| SRFD2.5-1500 | SRFD2.5-1500 | P | 25,800 | 在庫品 | 在庫品 |
| SRFD2.5-2000 | SRFD2.5-2000 | P | 34,000 | 在庫品 | 在庫品 |
| SRFD3-1000 | SRFD3-1000 | P | 22,000 | 在庫品 | 在庫品 |
