SUR
-
![]()
SUR
共通仕様
| 精度等級 | KHK R 001 5級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SUS304 |
| 熱処理 | 溶体化処理 |
| 歯面硬度 | (187HB以下) |
小原歯車工業
ラック｜ステンレスラック SUR
詳細仕様
6件の型式
-

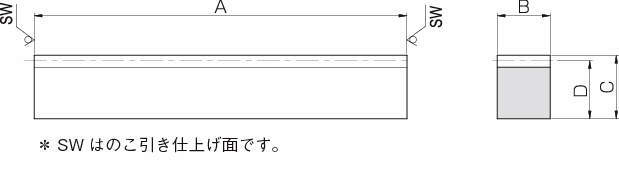

R1
| 型式 |
モジュール m |
有効 歯数 |
形状 |
全長 A (mm) |
歯幅 B (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| SUR1-500 | 1 | 159 | R1 | 505 | 10 | 12 | 11 | 457 | 99.4 | 46.6 | 10.1 | 0.04～0.23 | 0.44 |
| SUR1.5-500 | 1.5 | 105 | R1 | 505 | 15 | 20 | 18.5 | 1030 | 237 | 105 | 24.2 | 0.09～0.27 | 1.11 |
| SUR2-500 | 2 | 79 | R1 | 505 | 20 | 25 | 23 | 1830 | 436 | 187 | 44.5 | 0.11～0.30 | 1.84 |
| SUR2.5-500 | 2.5 | 63 | R1 | 505 | 25 | 30 | 27.5 | 2860 | 698 | 292 | 71.2 | 0.13～0.33 | 2.75 |
| SUR3-500 | 3 | 52 | R1 | 505 | 30 | 35 | 32 | 4120 | 1030 | 420 | 105 | 0.14～0.37 | 3.84 |
| SUR4-500 | 4 | 39 | R1 | 505 | 40 | 45 | 41 | 7320 | 1870 | 746 | 191 | 0.18～0.44 | 6.57 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SUR1-500 | SUR1-500 | P | 11,700 | 在庫品 | 在庫品 |
| SUR1.5-500 | SUR1.5-500 | P | 13,900 | 在庫品 | 在庫品 |
| SUR2-500 | SUR2-500 | P | 20,000 | 在庫品 | 在庫品 |
| SUR2.5-500 | SUR2.5-500 | P | 27,200 | - | 在庫品 |
| SUR3-500 | SUR3-500 | P | 31,200 | 在庫品 | 在庫品 |
| SUR4-500 | SUR4-500 | P | 49,500 | - | 在庫品 |
