・ラック側を往復運動させるときに便利です。
・取り付け易いSタイプです。
共通仕様
| 精度等級 | KHK R 001 4級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (210HB以下) |
| 表面処理 | 黒染 |
小原歯車工業

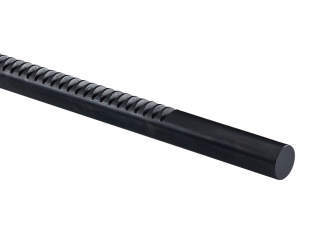

ラック｜丸ラック SROS
詳細仕様
5件の型式
-

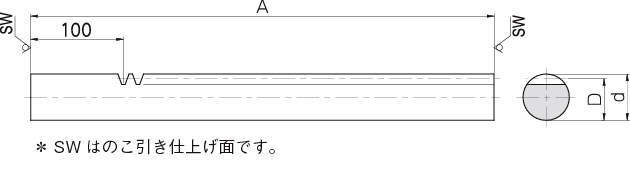

R7
| 型式 |
モジュール m |
有効 歯数 |
形状 |
全長 A |
外径 dh9 |
かみあい 高さ D |
許容伝達力(N) | 許容伝達力(kgf) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||
| SROS1-500 | 1 | 128 | R7 | 505 | 10 | 9 | 800 | 121 | 81.6 | 12.3 | 0.29 |
| SROS1.5-500 | 1.5 | 85 | R7 | 505 | 15 | 13.5 | 1800 | 288 | 184 | 29.3 | 0.66 |
| SROS2-500 | 2 | 64 | R7 | 505 | 20 | 18 | 3200 | 530 | 326 | 54.0 | 1.17 |
| SROS2.5-500 | 2.5 | 51 | R7 | 505 | 25 | 22.5 | 5000 | 848 | 510 | 86.5 | 1.83 |
| SROS3-500 | 3 | 42 | R7 | 505 | 30 | 27 | 7200 | 1240 | 735 | 127 | 2.64 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SROS1-500 | SROS1-500 | P | 6,300 | 在庫品 | 在庫品 |
| SROS1.5-500 | SROS1.5-500 | P | 6,500 | 在庫品 | 在庫品 |
| SROS2-500 | SROS2-500 | P | 8,500 | 在庫品 | 在庫品 |
| SROS2.5-500 | SROS2.5-500 | P | 11,000 | 在庫品 | 在庫品 |
| SROS3-500 | SROS3-500 | P | 13,800 | 在庫品 | 在庫品 |
