■ステンレス丸ラック SURO
・ステンレス製、丸形状のラックです。
・ラック側が動く場合に向いています。

: #ラック; #ステンレスラック

共通仕様

精度等級	KHK R 001 5級
歯形	並歯
圧力角	20°
材料	SUS303
熱処理	-
歯面硬度	(187HB以下)

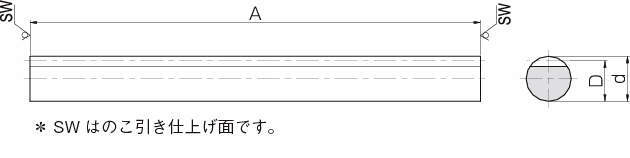

寸法図
カタログ・チラシ
CAD

R2

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

8件中 1-8件
表示件数

仕様
価格・納期

8件の型式

型式	モジュール m	有効歯数	形状	全長 A (mm)	外径 d_h9 (mm)	かみあい高さ D (mm)	許容伝達力(N)		許容伝達力(kgf)		バックラッシ (mm)	質量 (kg)
							曲げ強さ	歯面強さ	曲げ強さ	歯面強さ
							曲げ強さ	歯面強さ	曲げ強さ	歯面強さ
SURO1-500	1	159	R2	505	10	9	382	67.9	39.0	6.93	0.04～0.23	0.29
SURO1.5-500	1.5	105	R2	505	15	13.5	859	162	87.6	16.5	0.09～0.27	0.66
SURO2-500	2	79	R2	505	20	18	1530	298	156	30.4	0.11～0.30	1.17
SURO2-1000	2	159	R2	1010	20	18	1530	298	156	30.4	0.11～0.30	2.33
SURO2.5-1000	2.5	127	R2	1010	25	22.5	2390	477	243	48.7	0.13～0.33	3.65
SURO2.5-500	2.5	63	R2	505	25	22.5	2390	477	243	48.7	0.13～0.33	1.82
SURO3-500	3	52	R2	505	30	27	3440	700	351	71.4	0.14～0.37	2.63
SURO3-1000	3	105	R2	1010	30	27	3440	700	351	71.4	0.14～0.37	5.25

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
SURO1-500	SURO1-500	P	11,700	在庫品	在庫品
SURO1.5-500	SURO1.5-500	P	13,300	在庫品	在庫品
SURO2-500	SURO2-500	P	16,700	在庫品	在庫品
SURO2-1000	SURO2-1000	P	32,400	在庫品	在庫品
SURO2.5-1000	SURO2.5-1000	P	46,100	-	在庫品
SURO2.5-500	SURO2.5-500	P	23,000	-	在庫品
SURO3-500	SURO3-500	P	29,800	-	在庫品
SURO3-1000	SURO3-1000	P	59,400	-	在庫品
