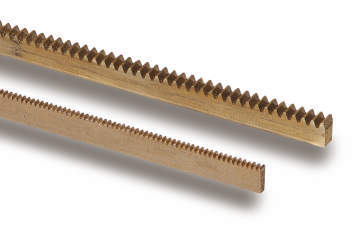

■ラック BSR
・真鍮製のラックで、加工性が優れます。
共通仕様
| 精度等級 | KHK R 001 4級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | 快削黄銅(C3604) |
| 熱処理 | - |
| 歯面硬度 | (80HV以上) |
小原歯車工業
ラック｜ラック BSR
詳細仕様
3件の型式
-

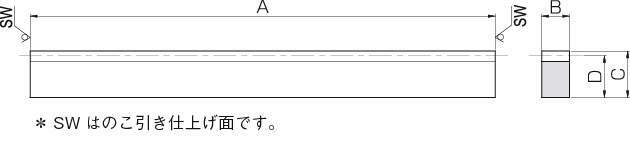

R1
| 型式 |
モジュール m |
有効 歯数 |
形状 |
全長 A (mm) |
歯幅 B (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
許容伝達力 (N) 曲げ強さ |
許容伝達力 (kgf) 曲げ強さ |
バックラッシ (mm) |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BSR0.5-300 | 0.5 | 190 | R1 | 303 | 3 | 9 | 8.5 | 28.7 | 2.93 | 0.00～0.13 | 0.066 |
| BSR0.8-300 | 0.8 | 118 | R1 | 303 | 4 | 10 | 9.2 | 61.3 | 6.25 | 0.00～0.14 | 0.095 |
| BSR1-300 | 1 | 94 | R1 | 303 | 6 | 10 | 9 | 115 | 11.7 | 0.04～0.21 | 0.14 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| BSR0.5-300 | BSR0.5-300 | P | 2,000 | 在庫品 | 在庫品 |
| BSR0.8-300 | BSR0.8-300 | P | 2,600 | 在庫品 | 在庫品 |
| BSR1-300 | BSR1-300 | P | 3,100 | 在庫品 | 在庫品 |
