・材料にMCナイロンを採用し、軽量で、しかも無潤滑でもご使用いただけます。
共通仕様
| 精度等級 | KHK R 001 5級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | MC901 |
| 熱処理 | - |
| 歯面硬度 | (115～120HRR) |
小原歯車工業
ラック｜プラスチックラック PR
詳細仕様
5件の型式
-
R1

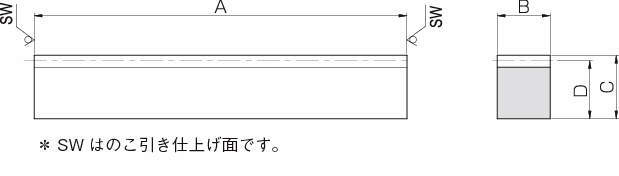

| 型式 |
モジュール m |
有効歯数 | 形状 |
全長 A |
歯幅 B |
高さ C |
かみあい 高さ D |
許容伝達力 (N) 曲げ強さ |
許容伝達力 (kgf) 曲げ強さ |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| PR1-500 | 1 | 159 | R1 | 505 | 10 | 12 | 11 | 92.8 | 9.46 | 0.064 |
| PR1.5-500 | 1.5 | 105 | R1 | 505 | 15 | 20 | 18.5 | 209 | 21.3 | 0.16 |
| PR2-500 | 2 | 79 | R1 | 505 | 20 | 25 | 23 | 371 | 37.9 | 0.27 |
| PR2.5-500 | 2.5 | 63 | R1 | 505 | 25 | 30 | 27.5 | 580 | 59.2 | 0.40 |
| PR3-500 | 3 | 52 | R1 | 505 | 30 | 35 | 32 | 835 | 85.2 | 0.56 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PR1-500 | PR1-500 | P | 7,400 | 在庫品 | 在庫品 |
| PR1.5-500 | PR1.5-500 | P | 9,000 | 在庫品 | 在庫品 |
| PR2-500 | PR2-500 | P | 11,300 | 在庫品 | 在庫品 |
| PR2.5-500 | PR2.5-500 | P | 14,700 | - | 在庫品 |
| PR3-500 | PR3-500 | P | 17,400 | - | 在庫品 |
