・材料にMCナイロンを採用し、軽量で、しかも無潤滑でもご使用いただけます。
共通仕様
| 精度等級 | KHK R 001 5級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | MC901 |
| 熱処理 | - |
| 歯面硬度 | (115～120HRR) |
小原歯車工業
ラック｜プラスチックラック PRF （両端面加工）
詳細仕様
4件の型式
-
RF

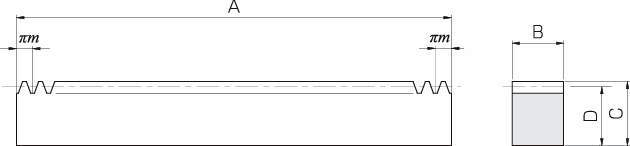

| 型式 |
モジュール m |
歯数 | 形状 |
全長 A |
歯幅 B |
高さ C |
かみあい 高さ D |
許容伝達力 (N) 曲げ強さ |
許容伝達力 (kgf) 曲げ強さ |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| PRF1.5-1000 | 1.5 | 212 | RF | 999.03 | 15 | 20 | 18.5 | 209 | 21.3 | 0.32 |
| PRF2-1000 | 2 | 160 | RF | 1005.31 | 20 | 25 | 23 | 371 | 37.9 | 0.54 |
| PRF2.5-1000 | 2.5 | 128 | RF | 1005.31 | 25 | 30 | 27.5 | 580 | 59.2 | 0.80 |
| PRF3-1000 | 3 | 106 | RF | 999.03 | 30 | 35 | 32 | 835 | 85.2 | 1.11 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PRF1.5-1000 | PRF1.5-1000 | P | 17,900 | 在庫品 | 在庫品 |
| PRF2-1000 | PRF2-1000 | P | 21,900 | 在庫品 | 在庫品 |
| PRF2.5-1000 | PRF2.5-1000 | P | 28,200 | - | 在庫品 |
| PRF3-1000 | PRF3-1000 | P | 33,600 | - | 在庫品 |
