・成型品で、変形自在、金属ラックには出来ない特殊用途にご利用いただけます。
共通仕様
| 精度等級 | KHK R 001 8級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | ジュラコン(M25-44) |
| 熱処理 | - |
| 歯面硬度 | (110～120HRR) |
小原歯車工業
ラック｜成形フレキラック DR
詳細仕様
4件の型式
-
R4

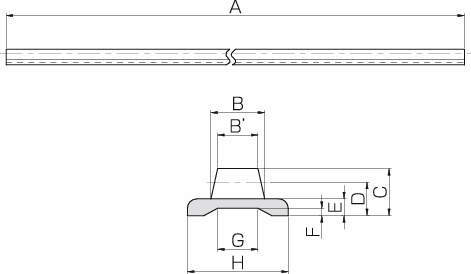

| 型式 |
モジュール m |
形状 |
全長 A |
歯幅 B |
歯幅 B' |
高さ C |
かみあい 高さ D |
台座厚 E |
台座溝深 F |
台座溝幅 G |
台座幅 H |
許容伝達力 (N) 曲げ強さ |
許容伝達力 (kgf) 曲げ強さ |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DR0.8-2000 | 0.8 | R4 | 2000 | 3.8 | 3 | 3.3 | 2.5 | 1.5 | 0.7 | 3.7 | 8 | 112 | 11.4 | 0.036 |
| DR1-2000 | 1 | R4 | 2000 | 5 | 4 | 4.3 | 3.3 | 2 | 0.9 | 4.9 | 10 | 161 | 16.4 | 0.060 |
| DR1.5-2000 | 1.5 | R4 | 2000 | 6.5 | 5 | 5.7 | 4.2 | 2.3 | 1 | 8 | 12 | 161 | 16.5 | 0.085 |
| DR2-2000 | 2 | R4 | 2000 | 8 | 6 | 7 | 5 | 2.5 | 1.1 | 10.1 | 15 | 265 | 27.0 | 0.12 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| DR0.8-2000 | DR0.8-2000 | P | 2,900 | 在庫品 | 在庫品 |
| DR1-2000 | DR1-2000 | P | 3,300 | 在庫品 | 在庫品 |
| DR1.5-2000 | DR1.5-2000 | P | 4,500 | 在庫品 | 在庫品 |
| DR2-2000 | DR2-2000 | P | 5,400 | 在庫品 | 在庫品 |
