・軸付の歯研平歯車で軸部を追加工すれば、直接軸受にセットできます。
共通仕様
| 精度等級 | JIS N7級 (JIS B 1704:1978) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | 調質、歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 研削部以外黒染 |
小原歯車工業
CPラック&ピニオン｜CP軸付歯研平歯車 SSCPGS
詳細仕様
5件の型式
-
S7
-
CP特長
| 型式 |
ピッチ (mm) |
モジュール m |
歯数 |
転位 係数 |

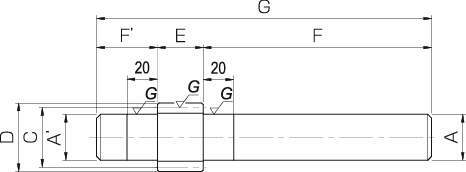

形状 |
軸径 (左) A' |
軸長さ (左) F' |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
軸径 (右) A |
軸長さ (右) F |
全長 G |
小歯車1回転 移動距離 (mm) |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||||||||
| SSCPGS5-15 | CP5 | 1.5915 | 15 | 0 | S7 | 19.2 | 25 | 23.87 | 27.06 | 15 | 19.2 | 100 | 140 | 75 | 21.2 | 8.49 | 2.16 | 0.87 | 0.04～0.19 | 0.34 |
| SSCPGS5-20 | CP5 | 1.5915 | 20 | 0 | S7 | 27.2 | 25 | 31.83 | 35.01 | 15 | 27.2 | 100 | 140 | 100 | 32 | 16.6 | 3.26 | 1.7 | 0.04～0.19 | 0.66 |
| SSCPGS10-10 | CP10 | 3.1831 | 10 | +0.5 | S7 | 25.2 | 40 | 31.83 | 41.05 | 30 | 25.2 | 150 | 220 | 100 | 121 | 25.9 | 12.4 | 2.64 | 0.05～0.21 | 0.97 |
| SSCPGS10-15 | CP10 | 3.1831 | 15 | 0 | S7 | 35.2 | 40 | 47.75 | 54.11 | 30 | 35.2 | 150 | 220 | 150 | 169 | 67.9 | 17.3 | 6.93 | 0.05～0.21 | 1.87 |
| SSCPGS10-20 | CP10 | 3.1831 | 20 | 0 | S7 | 40.2 | 40 | 63.66 | 70.03 | 30 | 40.2 | 150 | 220 | 200 | 256 | 133 | 26.1 | 13.6 | 0.05～0.21 | 2.64 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SSCPGS5-15 | SSCPGS5-15 | P | 7,280 | - | 在庫品 |
| SSCPGS5-20 | SSCPGS5-20 | P | 9,990 | - | 在庫品 |
| SSCPGS10-10 | SSCPGS10-10 | P | 11,800 | - | 在庫品 |
| SSCPGS10-15 | SSCPGS10-15 | P | 18,390 | - | 在庫品 |
| SSCPGS10-20 | SSCPGS10-20 | P | 26,810 | - | 在庫品 |
