■CPステンレス平歯車 SUSCP
・ステンレス製のサビに強い CP 歯車です。
・SURCPF ラックのピニオンにお勧めです。
共通仕様
| 精度等級 | JIS N8級 (JIS B 1704:1978) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SUS303 |
| 熱処理 | - |
| 歯面硬度 | (187HB以下) |
小原歯車工業
CPラック&ピニオン｜CPステンレス平歯車 SUSCP
詳細仕様
5件の型式
-
S1
-
CP特長

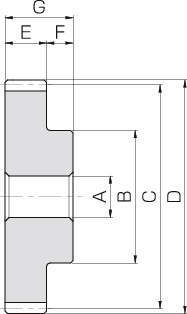

| 型式 |
ピッチ (mm) |
モジュール m |
歯数 | 形状 |
穴径 AH7 (mm) |
ボス径 B (mm) |
基準円直径 C (mm) |
歯先円直径 D (mm) |
歯幅 E (mm) |
ボス長さ F (mm) |
全長 G (mm) |
小歯車1回転 移動距離 (mm) |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||||||
| SUSCP5-20 | CP5 | 1.5915 | 20 | S1 | 8 | 25 | 31.83 | 35.01 | 15 | 15 | 30 | 100 | 13.7 | 2.5 | 1.4 | 0.25 | 0.09～0.27 | 0.14 |
| SUSCP5-25 | CP5 | 1.5915 | 25 | S1 | 10 | 32 | 39.78 | 42.97 | 15 | 15 | 30 | 125 | 18.5 | 4.31 | 1.89 | 0.44 | 0.09～0.27 | 0.22 |
| SUSCP5-30 | CP5 | 1.5915 | 30 | S1 | 10 | 38 | 47.74 | 50.93 | 15 | 15 | 30 | 150 | 23.4 | 6.72 | 2.39 | 0.68 | 0.09～0.27 | 0.33 |
| SUSCP10-20 | CP10 | 3.1831 | 20 | S1 | 15 | 50 | 63.66 | 70.03 | 30 | 20 | 50 | 200 | 110 | 21.9 | 11.2 | 2.23 | 0.14～0.37 | 1.00 |
| SUSCP10-30 | CP10 | 3.1831 | 30 | S1 | 20 | 75 | 95.49 | 101.86 | 30 | 20 | 50 | 300 | 187 | 58 | 19.1 | 5.92 | 0.14～0.37 | 2.28 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SUSCP5-20 | SUSCP5-20 | P | 2,900 | - | 在庫品 |
| SUSCP5-25 | SUSCP5-25 | P | 3,900 | - | 在庫品 |
| SUSCP5-30 | SUSCP5-30 | P | 5,050 | - | 在庫品 |
| SUSCP10-20 | SUSCP10-20 | P | 11,290 | - | 在庫品 |
| SUSCP10-30 | SUSCP10-30 | P | 22,000 | - | 在庫品 |
