使用例
・材料にSUS304を採用し、サビの発生を嫌う食品機械に最適です。
共通仕様
| 精度等級 | KHK R 001 5級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SUS304 |
| 熱処理 | 溶体化処理 |
| 歯面硬度 | (187HB以下) |
小原歯車工業
CPラック&ピニオン｜CPステンレスラック SURCPF （両端面加工）
詳細仕様
4件の型式
-
RF
-
CP特長

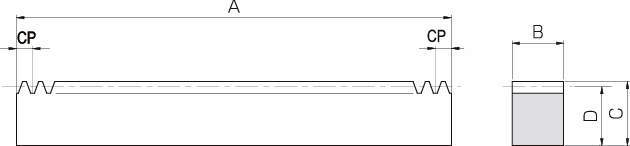

| 型式 |
ピッチ (mm) |
モジュール m |
歯数 | 形状 |
全長 A |
歯幅 B |
高さ C |
かみあい 高さ D |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||
| SURCPF5-500 | CP5 | 1.5915 | 100 | RF | 500 | 15 | 20 | 18.41 | 1090 | 263 | 111 | 26.8 | 0.09～0.27 | 1.08 |
| SURCPF5-1000 | CP5 | 1.5915 | 200 | RF | 1000 | 15 | 20 | 18.41 | 1090 | 263 | 111 | 26.8 | 0.09～0.27 | 2.16 |
| SURCPF10-500 | CP10 | 3.1831 | 50 | RF | 500 | 30 | 35 | 31.82 | 4370 | 1050 | 445 | 107 | 0.14～0.37 | 3.73 |
| SURCPF10-1000 | CP10 | 3.1831 | 100 | RF | 1000 | 30 | 35 | 31.82 | 4370 | 1050 | 445 | 107 | 0.14～0.37 | 7.46 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SURCPF5-500 | SURCPF5-500 | P | 15,000 | - | 在庫品 |
| SURCPF5-1000 | SURCPF5-1000 | P | 28,800 | - | 在庫品 |
| SURCPF10-500 | SURCPF10-500 | P | 32,600 | - | 在庫品 |
| SURCPF10-1000 | SURCPF10-1000 | P | 64,500 | - | 在庫品 |
