使用例
・材料にSUS304を採用し、サビの発生を嫌う食品機械に最適です。
共通仕様
| 精度等級 | KHK R 001 5級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SUS304 |
| 熱処理 | 溶体化処理 |
| 歯面硬度 | (187HB以下) |
小原歯車工業
CPラック&ピニオン｜CPステンレスラック SURCPFD （両端面・取付穴加工）

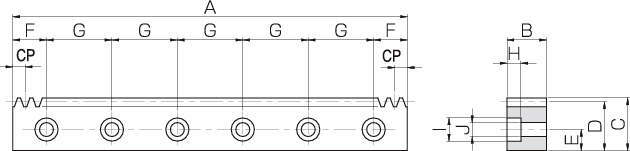

詳細仕様
2件の型式
-
RD
-
CP特長
| 型式 |
ピッチ (mm) |
モジュール m |
歯数 | 形状 |
全長 A |
歯幅 B |
高さ C |
かみあい 高さ D |
取付穴位置寸法 | 取付穴形状寸法 | 許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | F | G | 穴数 | 使用ねじ | H | I | J | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||
| SURCPFD5-1000 | CP5 | 1.5915 | 200 | RD | 1000 | 15 | 20 | 18.41 | 8 | 50 | 180 | 6 | M5 | 6 | 10 | 6 | 1090 | 263 | 111 | 26.8 | 0.09～0.27 | 2.12 |
| SURCPFD10-1000 | CP10 | 3.1831 | 100 | RD | 1000 | 30 | 35 | 31.82 | 14 | 50 | 180 | 6 | M10 | 10.8 | 17.5 | 11 | 4370 | 1050 | 445 | 107 | 0.14～0.37 | 7.25 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SURCPFD5-1000 | SURCPFD5-1000 | P | 33,800 | - | 在庫品 |
| SURCPFD10-1000 | SURCPFD10-1000 | P | 72,000 | - | 在庫品 |
