■CP丸ラック SROCP
・丸形状の CP ラックで、ラック側が動く場合に向いています。
共通仕様
| 精度等級 | KHK R 001 4級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (210HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
CPラック&ピニオン｜CP丸ラック SROCP
詳細仕様
3件の型式
-

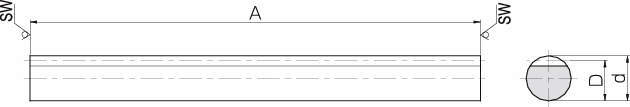

R2
-

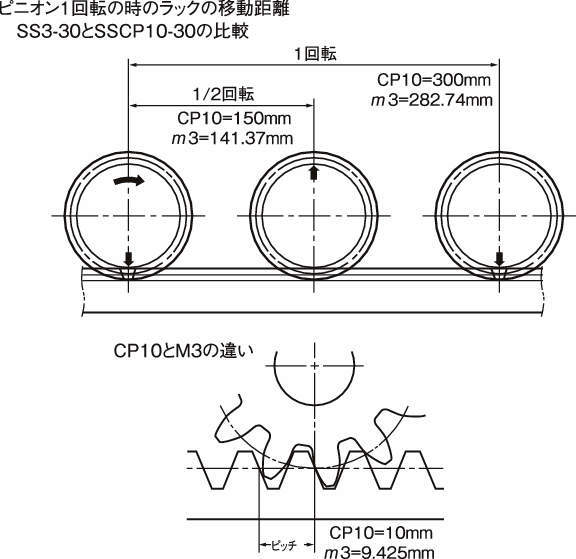

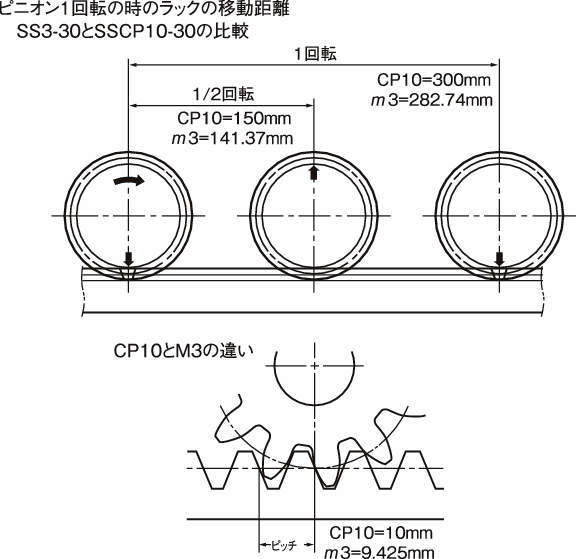

CP特長
| 型式 |
ピッチ (mm) |
モジュール m |
有効 歯数 |
形状 |
全長 A (mm) |
外径 dhh9 (mm) |
かみあい高さ D (mm) |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| SROCP2.5-500 | CP2.5 | 0.7958 | 200 | R2 | 505 | 10 | 9.2 | 474 | 91.8 | 48.3 | 9.36 | 0.00～0.14 | 0.30 |
| SROCP5-500 | CP5 | 1.5915 | 99 | R2 | 505 | 15 | 13.41 | 1650 | 324 | 169 | 33.1 | 0.09～0.25 | 0.65 |
| SROCP10-1000 | CP10 | 3.1831 | 99 | R2 | 1010 | 30 | 26.82 | 6610 | 1300 | 674 | 132 | 0.14～0.35 | 5.16 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SROCP2.5-500 | SROCP2.5-500 | P | 6,400 | 在庫品 | 在庫品 |
| SROCP5-500 | SROCP5-500 | P | 6,600 | 在庫品 | 在庫品 |
| SROCP10-1000 | SROCP10-1000 | P | 24,900 | 在庫品 | 在庫品 |
