・ピッチ、長さ等を豊富に取り揃え、低価格で応用性があります。
共通仕様
| 精度等級 | KHK R 001 4級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (210HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
CPラック&ピニオン｜CPラック SRCP
詳細仕様
5件の型式
-

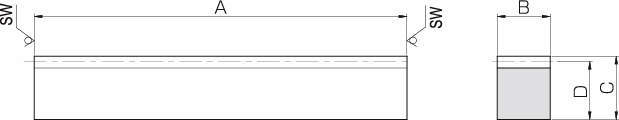

R1
-

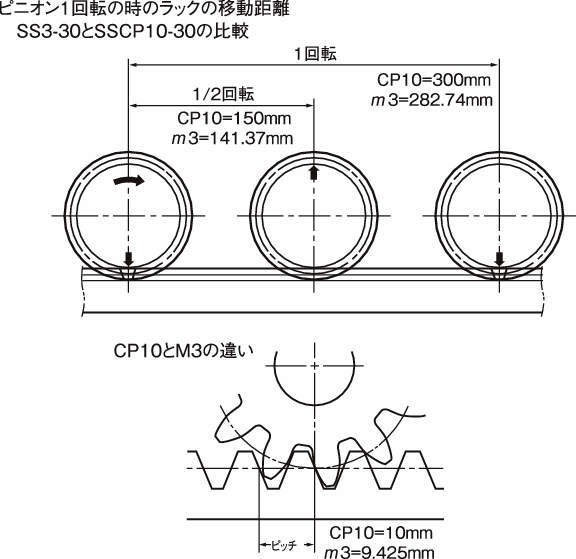

CP特長
| 型式 |
ピッチ (mm) |
モジュール m |
有効 歯数 |
形状 |
全長 A |
歯幅 B |
高さ C |
かみあい 高さ D |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||
| SRCP2.5-100 | CP2.5 | 0.7958 | 38 | R1 | 98 | 10 | 12 | 11.2 | 763 | 143 | 77.8 | 14.5 | 0～0.14 | 0.086 |
| SRCP5-100 | CP5 | 1.5915 | 18 | R1 | 98 | 15 | 20 | 18.41 | 2290 | 468 | 233 | 47.7 | 0.09～0.25 | 0.21 |
| SRCP10-100 | CP10 | 3.1831 | 8 | R1 | 98 | 30 | 35 | 31.82 | 9150 | 1870 | 933 | 191 | 0.14～0.35 | 0.73 |
| SRCP15-100 | CP15 | 4.7746 | 5 | R1 | 103 | 50 | 50 | 45.23 | 22900 | 4530 | 2330 | 462 | 0.20～0.47 | 1.83 |
| SRCP20-100 | CP20 | 6.3662 | 3 | R1 | 98 | 60 | 60 | 53.63 | 36600 | 7480 | 3730 | 763 | 0.22～0.54 | 2.48 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRCP2.5-100 | SRCP2.5-100 | P | 1,100 | - | 在庫品 |
| SRCP5-100 | SRCP5-100 | P | 1,100 | - | 在庫品 |
| SRCP10-100 | SRCP10-100 | P | 2,100 | - | 在庫品 |
| SRCP15-100 | SRCP15-100 | P | 5,000 | - | 在庫品 |
| SRCP20-100 | SRCP20-100 | P | 7,800 | - | 在庫品 |
