CPラック&ピニオン｜CPラック SRCPF （両端面加工）

このページをプリント
CADをダウンロード
価格・納期を確認

・ピッチ、長さ等を豊富に取り揃え、低価格で応用性があります。

: #ラック; #CPラック＆ピニオン

共通仕様

精度等級	KHK R 001 4級
歯形	並歯
圧力角	20°
材料	S45C
熱処理	-
歯面硬度	(210HB以下)
表面処理	黒染

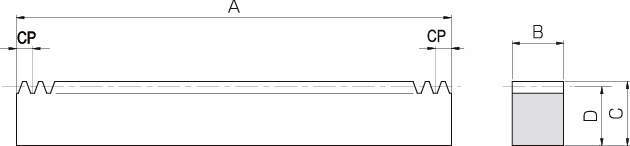

寸法図
カタログ・チラシ
CAD

RF
CP特長

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

16件中 1-10件
表示件数

仕様
価格・納期

16件の型式

型式	ピッチ (mm)	モジュール m	歯数	形状	全長 A	歯幅 B	高さ C	かみあい高さ D	許容伝達力(N)		許容伝達力(kgf)		バックラッシ (mm)	質量 (kg)
									曲げ強さ	歯面強さ	曲げ強さ	歯面強さ
									曲げ強さ	歯面強さ	曲げ強さ	歯面強さ
SRCPF2.5-500	CP2.5	0.7958	200	RF	500	10	12	11.2	763	143	77.8	14.5	0～0.14	0.44
SRCPF2.5-1000	CP2.5	0.7958	400	RF	1000	10	12	11.2	763	143	77.8	14.5	0～0.14	0.88
SRCPF5-500	CP5	1.5915	100	RF	500	15	20	18.41	2290	468	233	47.7	0.09～0.25	1.08
SRCPF5-1000	CP5	1.5915	200	RF	1000	15	20	18.41	2290	468	233	47.7	0.09～0.25	2.17
SRCPF5-1500	CP5	1.5915	300	RF	1500	15	20	18.41	2290	468	233	47.7	0.09～0.25	3.25
SRCPF5-2000	CP5	1.5915	410	RF	2050	15	20	18.41	2290	468	233	47.7	0.09～0.25	4.44
SRCPF10-500	CP10	3.1831	50	RF	500	30	35	31.82	9150	1870	933	191	0.14～0.35	3.75
SRCPF10-1000	CP10	3.1831	100	RF	1000	30	35	31.82	9150	1870	933	191	0.14～0.35	7.49
SRCPF10-1500	CP10	3.1831	150	RF	1500	30	35	31.82	9150	1870	933	191	0.14～0.35	11.2
SRCPF10-2000	CP10	3.1831	205	RF	2050	30	35	31.82	9150	1870	933	191	0.14～0.35	15.4

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
SRCPF2.5-500	SRCPF2.5-500	P	4,300	-	在庫品
SRCPF2.5-1000	SRCPF2.5-1000	P	7,700	在庫品	在庫品
SRCPF5-500	SRCPF5-500	P	5,400	-	在庫品
SRCPF5-1000	SRCPF5-1000	P	9,700	在庫品	在庫品
SRCPF5-1500	SRCPF5-1500	P	14,000	在庫品	在庫品
SRCPF5-2000	SRCPF5-2000	P	18,200	在庫品	在庫品
SRCPF10-500	SRCPF10-500	P	10,300	-	在庫品
SRCPF10-1000	SRCPF10-1000	P	19,400	在庫品	在庫品
SRCPF10-1500	SRCPF10-1500	P	28,600	在庫品	在庫品
SRCPF10-2000	SRCPF10-2000	P	37,900	在庫品	在庫品
