■CP金属フレキラック FRCP
・曲げて使用することができる薄い CP ラックです。
共通仕様
| 精度等級 | KHK R 001 8級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SS400 |
| 熱処理 | - |
| 歯面硬度 | (187HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
CPラック&ピニオン｜CP金属フレキラック FRCP
詳細仕様
3件の型式
-
R3
-
CP特長

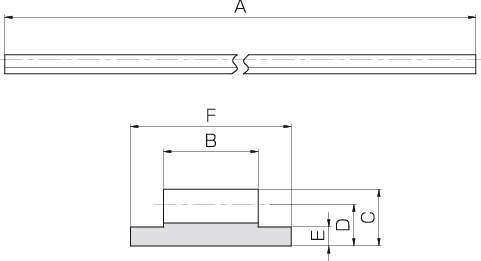

| 型式 |
ピッチ (mm) |
モジュール m |
形状 |
全長 A (mm) |
歯幅 B (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
台座厚 E (mm) |
台座幅 F (mm) |
許容伝達力 (N) 曲げ強さ |
許容伝達力 (kgf) 曲げ強さ |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FRCP5-2000 | CP5 | 1.5915 | R3 | 2000 | 10 | 6 | 4.41 | 2 | 17 | 801 | 81.7 | 0.91 |
| FRCP5-3000 | CP5 | 1.5915 | R3 | 3000 | 10 | 6 | 4.41 | 2 | 17 | 801 | 81.7 | 1.37 |
| FRCP5-4000 | CP5 | 1.5915 | R3 | 4000 | 10 | 6 | 4.41 | 2 | 17 | 801 | 81.7 | 1.83 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FRCP5-2000 | FRCP5-2000 | P | 19,400 | - | 在庫品 |
| FRCP5-3000 | FRCP5-3000 | P | 26,800 | - | 在庫品 |
| FRCP5-4000 | FRCP5-4000 | P | 36,300 | - | 在庫品 |
