CPラック&ピニオン｜CPテーパ平歯車 KTSCP

KTSCP

  • KTSCP

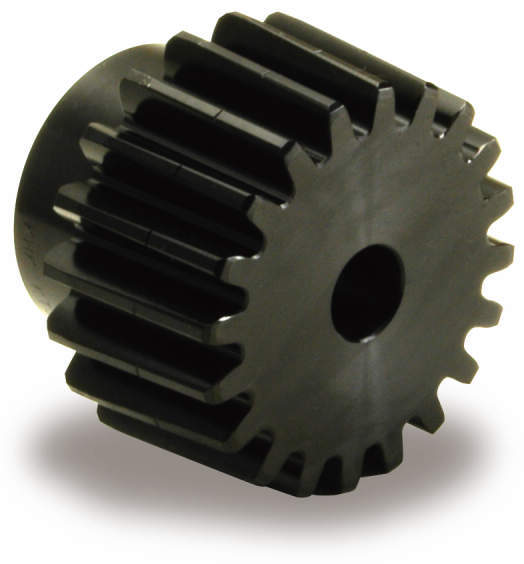

■CPテーパ平歯車 KTSCP
・STRCPF のピニオンです、バックラッシの調整が可能です。


【テーパラック＆ピニオンの特長】
■バックラッシ調整が簡単
・通常バックラッシ量の調整は組立距離（ピニオン軸の高さ）で調 整しますが、KHK テーパラック＆ピニオンはピニオンの取付位置を軸方向に移動するだけで、バックラッシ量の調整が簡単にできます。

■バックラッシ 0.05ｍｍ以内
・従来の標準ラック＆ピニオン（SRCPF5-1000 ＆ SSCP5-30）のバックラッシ量は 0.0～0.25mmですが、KHKテーパラック＆ピニオン（STRCPF5-1000 ＆ KTSCP5-30）のバックラッシ量は 0.05mm以内を目標に製造されています。

■スラスト荷重が掛からない
・KHKテーパラック＆ピニオンは、通常のラック＆ピニオン同様、スラスト荷重を気にせずご使用可能です。
・ピニオンは、歯すじ方向に連続的に転位させた CP 平歯車です。

#ピニオン
#CPラック＆ピニオン

共通仕様

精度等級 JIS N8級 (JIS B 1702-1:1998)
歯形 並歯
圧力角 20°
材料 SCM440
熱処理 調質のみ
歯面硬度 225～352HB
表面処理 黒染
  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 6件中 1-6件

  • 表示件数

6件の型式

型式 ピッチ
(mm)		 モジュール 歯数 形状 穴径
AH7
(mm)		 ボス径
B
(mm)		 基準円直径
C
(mm)		 歯先円直径(大径)
D
(mm)		 歯先円直径(小径)
D'
(mm)		 歯幅
E
(mm)		 ボス長さ
F
(mm)		 全長
G
(mm)		 基準歯幅
H
(mm)		 調整歯幅
I
(mm)		 基準歯位置
J
(mm)		 小歯車1回転
移動距離
(mm)		 許容トルク(N・m) 許容トルク(kgf・m) バックラッシ
(mm)		 質量
(kg)
曲げ強さ 歯面強さ 曲げ強さ 歯面強さ
KTSCP5-20 CP5 1.5915 20 ST 8 25 31.83 36.06 33.97 18 15 33 15 3 10.5 100 41.2 8.13 4.20 0.83 0～0.11 0.16
KTSCP5-30 CP5 1.5915 30 ST 10 38 47.75 51.98 49.88 18 15 33 15 3 10.5 150 70.3 21.9 7.16 2.23 0～0.11 0.37
KTSCP5-40 CP5 1.5915 40 ST 12 45 63.66 67.89 65.8 18 15 33 15 3 10.5 200 100 43.3 10.2 4.41 0～0.11 0.61
KTSCP10-20 CP10 3.1831 20 ST 15 50 63.66 72.13 67.93 36 20 56 30 6 21 200 329 71.2 33.6 7.26 0～0.12 1.13
KTSCP10-25 CP10 3.1831 25 ST 20 60 79.58 88.04 83.85 36 20 56 30 6 21 250 445 122 45.3 12.4 0～0.12 1.71
KTSCP10-30 CP10 3.1831 30 ST 20 75 95.49 103.96 99.76 36 20 56 30 6 21 300 562 189 57.3 19.2 0～0.12 2.58

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
KTSCP5-20 KTSCP5-20 P 3,160 - 在庫品
KTSCP5-30 KTSCP5-30 P 4,390 - 在庫品
KTSCP5-40 KTSCP5-40 P 5,750 - 在庫品
KTSCP10-20 KTSCP10-20 P 6,270 - 在庫品
KTSCP10-25 KTSCP10-25 P 8,530 - 在庫品
KTSCP10-30 KTSCP10-30 P 10,840 - 在庫品
