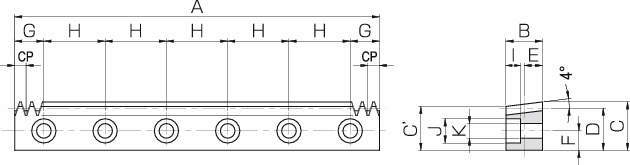

■CPテーパラック STRCPFD
・歯すじがテーパ形状のラックで、バックラッシの調整が可能です。
【テーパラック＆ピニオンの特長】
■バックラッシ調整が簡単
・通常バックラッシ量の調整は組立距離（ピニオン軸の高さ）で調 整しますが、KHK テーパラック＆ピニオンはピニオンの取付位置を軸方向に移動するだけで、バックラッシ量の調整が簡単にできます。
■バックラッシ 0.05ｍｍ以内
・従来の標準ラック＆ピニオン（SRCPF5-1000 ＆ SSCP5-30）のバックラッシ量は 0.0～0.25mmですが、KHKテーパラック＆ピニオン（STRCPF5-1000 ＆ KTSCP5-30）のバックラッシ量は 0.05mm以内を目標に製造されています。
■スラスト荷重が掛からない
・KHKテーパラック＆ピニオンは、通常のラック＆ピニオン同様、スラスト荷重を気にせずご使用可能です。
・ピニオンは、歯すじ方向に連続的に転位させた CP 平歯車です。
共通仕様
| 精度等級 | KHK R 001 4級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (210HB以下) |
| 表面処理 | 黒染 |
