マイタ｜完成スパイラルマイタ MMSA・MMSB

MMSA・MMSB

  • MMSA・MMSB

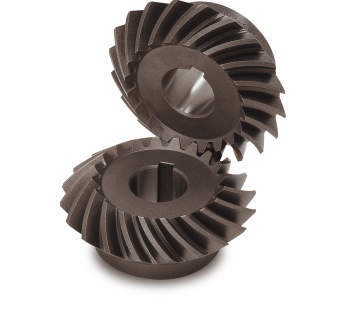

■完成スパイラルマイタ MMSA・MMSB
・全面焼入した歯車で、強度、耐摩耗性に優れています。
・完成形状でそのまま使用できます。

#マイタ
#スパイラルマイタ

共通仕様

精度等級 JIS 4級 (JIS B 1704:1978)
歯形 グリーソン
圧力角 20°
ねじれ角 35°
材料 SCM415
熱処理 全面浸炭焼入れ
歯面硬度 55～60HRC
  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 40件中 1-10件

  • 表示件数

40件の型式

型式 歯数比 モジュール
m		 歯数 ねじれ
方向		 形状 穴径
AH7
(mm)		 ボス径
B
(mm)		 基準円直径
C
(mm)		 歯先円直径
D
(mm)		 組立距離
E
(mm)		 全長
F
(mm)		 歯先距離
G
(mm)		 ボス長さ
H
(mm)		 穴長さ
I
(mm)		 歯幅
J
(mm)		 おさえ面径
K
(mm)		 キーみぞ
(mm)
幅×深さ		 ねじ穴 許容トルク(N・m) 許容トルク(kgf・m) バックラッシ
(mm)		 質量
(kg)
サイズ L(mm) 曲げ強さ 歯面強さ 曲げ強さ 歯面強さ
MMSA1-20R 1 1 20 R BT 8 17 20 21.29 20 13.53 10.64 8.5 12.2 4.5 11.67 - 2-M4 4.5 2.24 2.09 0.23 0.21 0.03～0.13 0.018
MMSB1-20R 1 1 20 R BT 10 17 20 21.29 20 13.53 10.64 8.5 12.2 4.5 11.67 - 2-M4 4.5 2.24 2.09 0.23 0.21 0.03～0.13 0.015
MMSA1-20L 1 1 20 L BT 8 17 20 21.29 20 13.53 10.64 8.5 12.2 4.5 11.67 - 2-M4 4.5 2.24 2.09 0.23 0.21 0.03～0.13 0.018
MMSB1-20L 1 1 20 L BT 10 17 20 21.29 20 13.53 10.64 8.5 12.2 4.5 11.67 - 2-M4 4.5 2.24 2.09 0.23 0.21 0.03～0.13 0.015
MMSA1.5-20R 1 1.5 20 R BT 10 25 30 31.9 28 18.48 13.95 10.5 16.5 7 17.2 - 2-M4 6 7.74 7.34 0.79 0.75 0.05～0.15 0.057
MMSB1.5-20R 1 1.5 20 R BK 12 25 30 31.9 28 18.48 13.95 10.5 16.5 7 17.2 4×1.8 2-M4 6 7.74 7.34 0.79 0.75 0.05～0.15 0.052
MMSA1.5-20L 1 1.5 20 L BT 10 25 30 31.9 28 18.48 13.95 10.5 16.5 7 17.2 - 2-M4 6 7.74 7.34 0.79 0.75 0.05～0.15 0.057
MMSB1.5-20L 1 1.5 20 L BK 12 25 30 31.9 28 18.48 13.95 10.5 16.5 7 17.2 4×1.8 2-M4 6 7.74 7.34 0.79 0.75 0.05～0.15 0.052
MMSA2-20R 1 2 20 R BK 14 35 40 42.52 35 22.09 16.26 12.5 20 9 24.54 5×2.3 2-M4 7 18.0 17.3 1.83 1.76 0.06～0.16 0.13
MMSB2-20R 1 2 20 R BK 16 35 40 42.52 35 22.09 16.26 12.5 20 9 24.54 5×2.3 2-M4 7 18.0 17.3 1.83 1.76 0.06～0.16 0.12

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
MMSA1-20R MMSA1-20R P 2,600 - 在庫品
MMSB1-20R MMSB1-20R P 2,600 - 在庫品
MMSA1-20L MMSA1-20L P 2,600 - 在庫品
MMSB1-20L MMSB1-20L P 2,600 - 在庫品
MMSA1.5-20R MMSA1.5-20R P 3,000 - 在庫品
MMSB1.5-20R MMSB1.5-20R P 3,270 在庫品 在庫品
MMSA1.5-20L MMSA1.5-20L P 3,000 - 在庫品
MMSB1.5-20L MMSB1.5-20L P 3,270 在庫品 在庫品
MMSA2-20R MMSA2-20R P 4,050 在庫品 在庫品
MMSB2-20R MMSB2-20R P 4,050 - 在庫品
