■アンギュラマイタ SAM
・軸角 45°、60°、120°で使用できる 3 タイプのアンギュラマイタです。
共通仕様
| 精度等級 | JIS 3級 (JIS B 1704:1978) |
|---|---|
| 歯形 | グリーソン |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (194HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
マイタ｜アンギュラマイタ SAM
詳細仕様
12件の型式
-

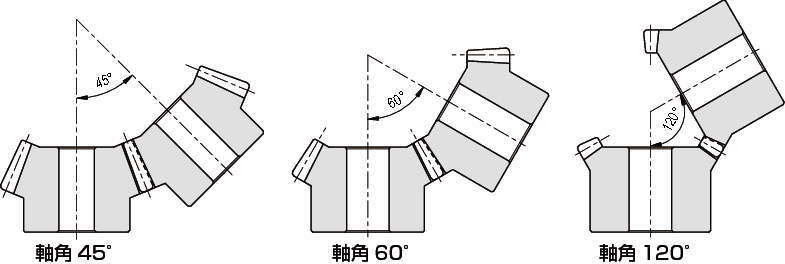

B45
-
B60
-
B120
-
軸角

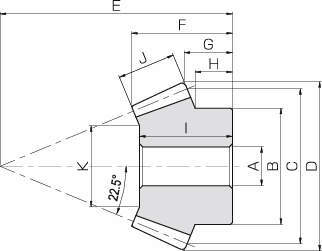

| 型式 | 歯数比 |
モジュール m |
歯数 | 軸角 | 形状 |
穴径 AH7 (mm) |
ボス径 B (mm) |
基準円直径 C (mm) |
歯先円直径 D (mm) |
組立距離 E (mm) |
全長 F (mm) |
歯先距離 G (mm) |
ボス長さ H (mm) |
穴長さ I (mm) |
歯幅 J (mm) |
おさえ面径 K (mm) |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||||||||||
| SAM1.5-20045 | 1 | 1.5 | 20 | 45° | B45 | 8 | 25 | 30 | 32.77 | 45 | 19.33 | 9.36 | 7.75 | 18 | 11 | 17 | 4.30 | 0.38 | 0.44 | 0.039 | 0.05～0.15 | 0.067 |
| SAM2-20045 | 1 | 2 | 20 | 45° | B45 | 10 | 30 | 40 | 43.69 | 60 | 26.08 | 12.48 | 9.65 | 24 | 15 | 20.92 | 10.3 | 0.95 | 1.05 | 0.097 | 0.06～0.16 | 0.15 |
| SAM2.5-20045 | 1 | 2.5 | 20 | 45° | B45 | 12 | 40 | 50 | 54.62 | 75 | 31.92 | 15.6 | 12.58 | 30 | 18 | 30.07 | 19.6 | 1.85 | 2.00 | 0.19 | 0.07～0.17 | 0.31 |
| SAM3-20045 | 1 | 3 | 20 | 45° | B45 | 14 | 50 | 60 | 65.54 | 90 | 38.66 | 18.72 | 15.51 | 36 | 22 | 34 | 34.4 | 3.30 | 3.51 | 0.34 | 0.08～0.18 | 0.55 |
| SAM1.5-20060 | 1 | 1.5 | 20 | 60° | B60 | 8 | 25 | 30 | 32.59 | 40 | 22.3 | 14.77 | 12.58 | 21 | 9 | 18.18 | 3.54 | 0.32 | 0.36 | 0.033 | 0.05～0.15 | 0.077 |
| SAM2-20060 | 1 | 2 | 20 | 60° | B60 | 12 | 32 | 40 | 43.46 | 50 | 26.39 | 16.36 | 13.05 | 24 | 12 | 21.93 | 8.39 | 0.78 | 0.86 | 0.080 | 0.06～0.16 | 0.15 |
| SAM2.5-20060 | 1 | 2.5 | 20 | 60° | B60 | 14 | 40 | 50 | 54.33 | 60 | 30.49 | 17.94 | 13.82 | 28 | 15 | 29.15 | 16.4 | 1.56 | 1.67 | 0.16 | 0.07～0.17 | 0.27 |
| SAM3-20060 | 1 | 3 | 20 | 60° | B60 | 16 | 50 | 60 | 65.19 | 70 | 34.59 | 19.54 | 15.16 | 32 | 18 | 36.36 | 28.3 | 2.74 | 2.89 | 0.28 | 0.08～0.18 | 0.47 |
| SAM1.5-20120 | 1 | 1.5 | 20 | 120° | B120 | 8 | 26 | 30 | 31.5 | 26 | 20.69 | 18.64 | 13.88 | 18 | 5 | 19.22 | 2.43 | 0.29 | 0.25 | 0.030 | 0.05～0.15 | 0.073 |
| SAM2-20120 | 1 | 2 | 20 | 120° | B120 | 12 | 34 | 40 | 42 | 34 | 26.86 | 24.18 | 17.26 | 24 | 6.5 | 26.78 | 5.66 | 0.70 | 0.58 | 0.072 | 0.06～0.16 | 0.16 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SAM1.5-20045 | SAM1.5-20045 | P | 1,800 | - | 在庫品 |
| SAM2-20045 | SAM2-20045 | P | 2,170 | - | 在庫品 |
| SAM2.5-20045 | SAM2.5-20045 | P | 3,180 | - | 在庫品 |
| SAM3-20045 | SAM3-20045 | P | 4,250 | - | 在庫品 |
| SAM1.5-20060 | SAM1.5-20060 | P | 1,800 | - | 在庫品 |
| SAM2-20060 | SAM2-20060 | P | 2,170 | - | 在庫品 |
| SAM2.5-20060 | SAM2.5-20060 | P | 3,180 | - | 在庫品 |
| SAM3-20060 | SAM3-20060 | P | 4,250 | - | 在庫品 |
| SAM1.5-20120 | SAM1.5-20120 | P | 1,800 | - | 在庫品 |
| SAM2-20120 | SAM2-20120 | P | 2,170 | - | 在庫品 |
