■成形かさ歯車 DB
・射出成形による安価な歯車です。
・軽荷重での使用に向いています。
共通仕様
| 精度等級 | JIS 6級 (JIS B 1704:1978) |
|---|---|
| 歯形 | グリーソン |
| 圧力角 | 20° |
| 材料 | ジュラコン（M90-44) |
| 熱処理 | - |
| 歯面硬度 | (110～120HRR) |
小原歯車工業
かさ歯車｜成形かさ歯車 DB
詳細仕様
6件の型式
-

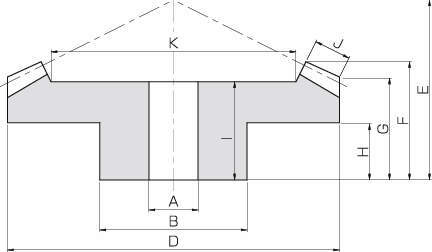

B1
-
B9
| 型式 | 歯数比 |
モジュール m |
歯数 | 形状 |
穴径 A (mm) |
ボス径 B (mm) |
基準円直径 (mm) |
歯先円直径 D (mm) |
組立距離 E (mm) |
全長 F (mm) |
歯先距離 G (mm) |
ボス長さ H (mm) |
穴長さ I (mm) |
歯幅 J (mm) |
おさえ面径 K (mm) |
許容トルク (N・m) 曲げ強さ |
許容トルク (kgf・m) 曲げ強さ |
バックラッシ (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DB0.5-4020 | 2 | 0.5 | 40 | B9 | 4 | 12 | 20 | 20.29 | 12 | 8.33 | 7.29 | 4 | 7 | 2.5 | 14.41 | 0.24 | 0.025 | 0～0.30 | 2.00 |
| DB0.5-2040 | 2 | 0.5 | 20 | B1 | 3 | 8 | 10 | 11.2 | 16 | 8.46 | 6.3 | 4 | - | 2.5 | - | 0.092 | 0.0094 | 0～0.30 | 0.54 |
| DB0.8-4020 | 2 | 0.8 | 40 | B9 | 5 | 15 | 32 | 32.47 | 18 | 11.91 | 10.47 | 6 | 10 | 3.5 | 24.17 | 0.91 | 0.093 | 0～0.48 | 6.26 |
| DB0.8-2040 | 2 | 0.8 | 20 | B1 | 4 | 12 | 16 | 17.92 | 24 | 11.5 | 8.48 | 5 | - | 3.5 | - | 0.34 | 0.035 | 0～0.48 | 1.87 |
| DB1-4020 | 2 | 1 | 40 | B9 | 6 | 18 | 40 | 40.59 | 22 | 14.45 | 12.59 | 7.5 | 12.5 | 4.5 | 30.44 | 1.59 | 0.16 | 0～0.60 | 11.9 |
| DB1-2040 | 2 | 1 | 20 | B1 | 5 | 15 | 20 | 22.4 | 30 | 14.49 | 10.6 | 7 | - | 4.5 | - | 0.60 | 0.061 | 0～0.60 | 3.54 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| DB0.5-4020 | DB0.5-4020 | P | 330 | - | 在庫品 |
| DB0.5-2040 | DB0.5-2040 | P | 290 | - | 在庫品 |
| DB0.8-4020 | DB0.8-4020 | P | 370 | - | 在庫品 |
| DB0.8-2040 | DB0.8-2040 | P | 310 | - | 在庫品 |
| DB1-4020 | DB1-4020 | P | 410 | - | 在庫品 |
| DB1-2040 | DB1-2040 | P | 330 | - | 在庫品 |
