共通仕様
| 精度等級 | JIS 3級 (JIS B 1704:1978) |
|---|---|
| 歯形 | グリーソン |
| 圧力角 | 20° |
| 材料 | SUS303 |
| 熱処理 | - |
| 歯面硬度 | (187HB以下) |
小原歯車工業
かさ歯車｜ステンレスかさ歯車 SUB
詳細仕様
24件の型式
-

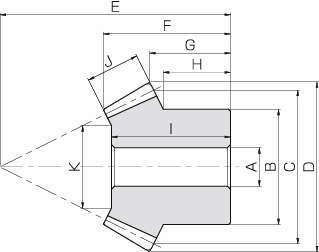

B3
-

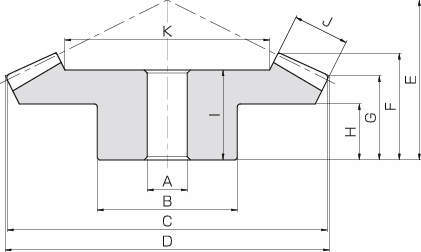

B4
| 型式 | 歯数比 |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
組立距離 E |
全長 F |
歯先距離 G |
ボス長さ H |
穴長さ I |
歯幅 J |
おさえ面径 K |
許容トルク（N・m） | 許容トルク（kgf・m） |
バックラッシ （mm） |
質量 （kg） |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||||||||||
| SUB1.5-3020 | 1.5 | 1.5 | 30 | B4 | 10 | 30 | 45 | 46.24 | 28 | 18.53 | 13.93 | 8 | 16 | 9 | 27.37 | 3.22 | 0.46 | 0.33 | 0.047 | 0.05～0.15 | 0.12 |
| SUB1.5-2030 | 1.5 | 1.5 | 20 | B3 | 8 | 25 | 30 | 33.13 | 33 | 18.63 | 11.54 | 8.83 | 17 | 9 | 17.05 | 2.23 | 0.31 | 0.23 | 0.032 | 0.05～0.15 | 0.063 |
| SUB2-3020 | 1.5 | 2 | 30 | B4 | 10 | 35 | 60 | 61.65 | 40 | 26.87 | 21.24 | 15 | 23 | 11 | 37.56 | 7.22 | 1.08 | 0.74 | 0.11 | 0.06～0.16 | 0.26 |
| SUB2-2030 | 1.5 | 2 | 20 | B3 | 10 | 35 | 40 | 44.18 | 45 | 25.06 | 16.39 | 13.33 | 22 | 11 | 21.34 | 5.01 | 0.72 | 0.51 | 0.074 | 0.06～0.16 | 0.16 |
| SUB2.5-3020 | 1.5 | 2.5 | 30 | B4 | 15 | 45 | 75 | 77.07 | 50 | 34.22 | 26.55 | 18 | 30 | 15 | 45.61 | 14.9 | 2.28 | 1.52 | 0.23 | 0.07～0.17 | 0.54 |
| SUB2.5-2030 | 1.5 | 2.5 | 20 | B3 | 12 | 40 | 50 | 55.22 | 55 | 31.06 | 19.24 | 14.16 | 28 | 15 | 27.42 | 10.3 | 1.52 | 1.05 | 0.15 | 0.07～0.17 | 0.28 |
| SUB3-3020 | 1.5 | 3 | 30 | B4 | 15 | 60 | 90 | 92.48 | 55 | 35.56 | 26.86 | 17 | 31 | 17 | 57.14 | 24.8 | 3.87 | 2.53 | 0.39 | 0.08～0.18 | 0.94 |
| SUB3-2030 | 1.5 | 3 | 20 | B3 | 15 | 50 | 60 | 66.27 | 70 | 40.48 | 27.09 | 21.66 | 37 | 17 | 34.71 | 17.2 | 2.58 | 1.76 | 0.26 | 0.08～0.18 | 0.55 |
| SUB1.5-4020 | 2 | 1.5 | 40 | B4 | 10 | 38 | 60 | 60.88 | 35 | 25.01 | 20.88 | 15 | 22 | 10 | 39.64 | 5.23 | 0.79 | 0.53 | 0.081 | 0.05～0.15 | 0.27 |
| SUB1.5-2040 | 2 | 1.5 | 20 | B3 | 8 | 25 | 30 | 33.61 | 46 | 25.54 | 16.9 | 14.75 | 24 | 10 | 17.28 | 2.64 | 0.40 | 0.27 | 0.040 | 0.05～0.15 | 0.088 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SUB1.5-3020 | SUB1.5-3020 | P | 4,830 | - | 在庫品 |
| SUB1.5-2030 | SUB1.5-2030 | P | 2,990 | - | 在庫品 |
| SUB2-3020 | SUB2-3020 | P | 7,630 | - | 在庫品 |
| SUB2-2030 | SUB2-2030 | P | 4,720 | - | 在庫品 |
| SUB2.5-3020 | SUB2.5-3020 | P | 11,770 | - | 在庫品 |
| SUB2.5-2030 | SUB2.5-2030 | P | 6,460 | - | 在庫品 |
| SUB3-3020 | SUB3-3020 | P | 16,520 | - | 在庫品 |
| SUB3-2030 | SUB3-2030 | P | 10,320 | - | 在庫品 |
| SUB1.5-4020 | SUB1.5-4020 | P | 7,700 | - | 在庫品 |
| SUB1.5-2040 | SUB1.5-2040 | P | 3,460 | - | 在庫品 |
