・材料にアルミニウム青銅を採用した耐摩耗性に優れた製品です。
共通仕様
| 精度等級 | JIS 9級 (JIS B 1702-1:1998) |
|---|---|
| 歯車基準断面 | 歯直角 |
| 歯形 | グリーソン |
| 歯直角圧力角 | 20° |
| ねじれ角 | 45° |
| 材料 | CAC702(旧 JIS表示AlBC2) |
| 熱処理 | - |
小原歯車工業
ねじ歯車（スパイラルギヤ）｜ねじ歯車AN
詳細仕様
16件の型式
-
S1
| 型式 |
モジュール m |
歯数 |
ねじれ 方向 |

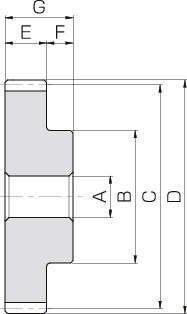

形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス長さ F |
全長 G |
許容トルク (N・m) 歯面強さ |
許容トルク (kgf・m) 歯面強さ |
バックラッシ (mm) |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AN1-13R | 1 | 13 | R | S1 | 6 | 15 | 18.38 | 20.38 | 10 | 10 | 20 | 0.31 | 0.030 | 0.08～0.18 | 0.029 |
| AN1-13L | 1 | 13 | L | S1 | 6 | 15 | 18.38 | 20.38 | 10 | 10 | 20 | 0.31 | 0.030 | 0.08～0.18 | 0.029 |
| AN1-15R | 1 | 15 | R | S1 | 6 | 18 | 21.21 | 23.21 | 10 | 10 | 20 | 0.48 | 0.050 | 0.08～0.18 | 0.042 |
| AN1-15L | 1 | 15 | L | S1 | 6 | 18 | 21.21 | 23.21 | 10 | 10 | 20 | 0.48 | 0.050 | 0.08～0.18 | 0.042 |
| AN1.5-10R | 1.5 | 10 | R | S1 | 8 | 16 | 21.21 | 24.21 | 15 | 10 | 25 | 0.48 | 0.050 | 0.10～0.22 | 0.046 |
| AN1.5-10L | 1.5 | 10 | L | S1 | 8 | 16 | 21.21 | 24.21 | 15 | 10 | 25 | 0.48 | 0.050 | 0.10～0.22 | 0.046 |
| AN1.5-13R | 1.5 | 13 | R | S1 | 10 | 23 | 27.58 | 30.58 | 15 | 10 | 25 | 1.03 | 0.10 | 0.10～0.22 | 0.085 |
| AN1.5-13L | 1.5 | 13 | L | S1 | 10 | 23 | 27.58 | 30.58 | 15 | 10 | 25 | 1.03 | 0.10 | 0.10～0.22 | 0.085 |
| AN1.5-15R | 1.5 | 15 | R | S1 | 10 | 25 | 31.82 | 34.82 | 15 | 10 | 25 | 1.55 | 0.16 | 0.10～0.22 | 0.11 |
| AN1.5-15L | 1.5 | 15 | L | S1 | 10 | 25 | 31.82 | 34.82 | 15 | 10 | 25 | 1.55 | 0.16 | 0.10～0.22 | 0.11 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AN1-13R | AN1-13R | P | 2,920 | - | 在庫品 |
| AN1-13L | AN1-13L | P | 2,920 | - | 在庫品 |
| AN1-15R | AN1-15R | P | 2,990 | - | 在庫品 |
| AN1-15L | AN1-15L | P | 2,990 | - | 在庫品 |
| AN1.5-10R | AN1.5-10R | P | 2,610 | - | 在庫品 |
| AN1.5-10L | AN1.5-10L | P | 2,610 | 在庫品 | 在庫品 |
| AN1.5-13R | AN1.5-13R | P | 3,680 | - | 在庫品 |
| AN1.5-13L | AN1.5-13L | P | 3,680 | - | 在庫品 |
| AN1.5-15R | AN1.5-15R | P | 3,720 | - | 在庫品 |
| AN1.5-15L | AN1.5-15L | P | 3,720 | - | 在庫品 |
