ねじ歯車（スパイラルギヤ）｜プラスチックねじ歯車 PN

・材料にMCナイロンを採用した軽量製品で、無潤滑でも使用できます。

#ねじ歯車

共通仕様

精度等級 JIS 10級相当品
歯車基準断面 歯直角
歯形 グリーソン
歯直角圧力角 20°
ねじれ角 45°
材料 MC901
熱処理 -

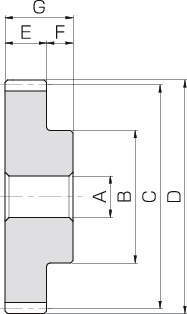

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 32件中 1-10件

  • 表示件数

32件の型式

型式 モジュール
m		 歯数 ねじれ
方向		 形状 穴径
A		 ボス径
B		 基準円
直径
C		 歯先円
直径
D		 歯幅
E		 ボス
長さ
F		 全長
G		 許容トルク
(N・m)
歯面強さ		 許容トルク
(kgf・m)
歯面強さ		 バックラッシ
(mm)		 質量
(kg)
PN1-13R 1 13 R S1 6 15 18.38 20.38 10 10 20 0.19 0.019 0.18～0.32 0.0045
PN1-13L 1 13 L S1 6 15 18.38 20.38 10 10 20 0.19 0.019 0.18～0.32 0.0045
PN1-15R 1 15 R S1 6 18 21.21 23.21 10 10 20 0.29 0.029 0.20～0.34 0.0064
PN1-15L 1 15 L S1 6 18 21.21 23.21 10 10 20 0.29 0.029 0.20～0.34 0.0064
PN1-20R 1 20 R S1 8 25 28.28 30.28 10 10 20 0.66 0.068 0.20～0.34 0.012
PN1-20L 1 20 L S1 8 25 28.28 30.28 10 10 20 0.66 0.068 0.20～0.34 0.012
PN1.5-10R 1.5 10 R S1 6 16 21.21 24.21 15 10 25 0.29 0.029 0～0.38 0.0077
PN1.5-10L 1.5 10 L S1 6 16 21.21 24.21 15 10 25 0.29 0.029 0～0.38 0.0077
PN1.5-13R 1.5 13 R S1 8 23 27.58 30.58 15 10 25 0.62 0.063 0～0.38 0.014
PN1.5-13L 1.5 13 L S1 8 23 27.58 30.58 15 10 25 0.62 0.063 0～0.38 0.014

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
PN1-13R PN1-13R P 1,370 - -
PN1-13L PN1-13L P 1,370 - -
PN1-15R PN1-15R P 1,640 - -
PN1-15L PN1-15L P 1,640 - -
PN1-20R PN1-20R P 1,900 - -
PN1-20L PN1-20L P 1,900 - -
PN1.5-10R PN1.5-10R P 1,450 - 在庫品
PN1.5-10L PN1.5-10L P 1,450 - 在庫品
PN1.5-13R PN1.5-13R P 1,800 - 在庫品
PN1.5-13L PN1.5-13L P 1,800 - 在庫品
