共通仕様
| 精度等級 | JIS N8級 (JIS B 1702-1:1998) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (194HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
ラック｜DR専用ピニオン SSDR
詳細仕様
4件の型式
-

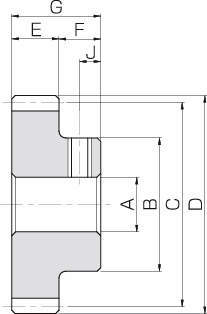

S1T
| 型式 | 適応ラック |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス 長さ F |
全長 G |
ねじ穴 |
許容トルク (N・m) 曲げ強さ |
許容トルク (kgf・m) 曲げ強さ |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | J | |||||||||||||||
| SSDR0.8-35 | DR0.8-2000 | 0.8 | 35 | S1T | 5 | 16 | 28 | 29.6 | 3 | 7 | 10 | M4 | 3.5 | 2.59 | 0.26 | 23.5 |
| SSDR1-30 | DR1-2000 | 1 | 30 | S1T | 6 | 20 | 30 | 32 | 4 | 8 | 12 | M4 | 4 | 4.46 | 0.45 | 38.6 |
| SSDR1.5-20 | DR1.5-2000 | 1.5 | 20 | S1T | 6 | 20 | 30 | 33 | 5 | 10 | 15 | M4 | 5 | 7.35 | 0.75 | 48.4 |
| SSDR2-15 | DR2-2000 | 2 | 15 | S1T | 8 | 22 | 30 | 34 | 6 | 10 | 16 | M5 | 5 | 10.4 | 1.06 | 56.1 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SSDR0.8-35 | SSDR0.8-35 | P | 990 | - | 在庫品 |
| SSDR1-30 | SSDR1-30 | P | 1,110 | - | 在庫品 |
| SSDR1.5-20 | SSDR1.5-20 | P | 1,120 | - | 在庫品 |
| SSDR2-15 | SSDR2-15 | P | 1,240 | - | 在庫品 |
