・高強度で高精度、コストパフォーマンスに富んだ焼入れ歯研ラックです。
・歯面高周波焼入れを標準化し、価格を抑えました。
・従来のKRGF調質歯研ラックより歯面強さを5割アップした製品です。
共通仕様
| 精度等級 | KHK R 001 1級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SCM440 |
| 熱処理 | 調質、歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
小原歯車工業
ラック｜焼入歯研ラック KRGF-H （両端面加工）

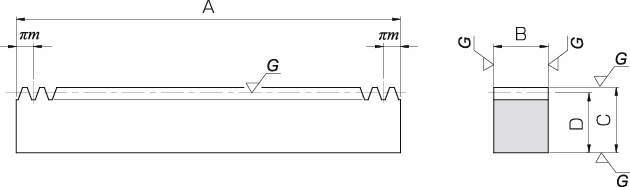

詳細仕様
8件の型式
-
RF
| 型式 |
モジュール m |
歯数 | 形状 |
全長 A |
歯幅 B |
高さ C |
かみあい 高さ D |
許容伝達力(N) | 許容伝達力(kgf) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||
| KRGF1.5-500H | 1.5 | 106 | RF | 499.51 | 15 | 20 | 18.5 | 3450 | 2110 | 352 | 215 | 1.09 |
| KRGF1.5-1000H | 1.5 | 212 | RF | 999.03 | 15 | 20 | 18.5 | 3450 | 2110 | 352 | 215 | 2.18 |
| KRGF2-500H | 2 | 80 | RF | 502.65 | 20 | 25 | 23 | 6130 | 3750 | 625 | 382 | 1.82 |
| KRGF2-1000H | 2 | 160 | RF | 1005.31 | 20 | 25 | 23 | 6130 | 3750 | 625 | 382 | 3.63 |
| KRGF2.5-500H | 2.5 | 64 | RF | 502.65 | 25 | 30 | 27.5 | 9580 | 5870 | 977 | 598 | 2.71 |
| KRGF2.5-1000H | 2.5 | 128 | RF | 1005.31 | 25 | 30 | 27.5 | 9580 | 5870 | 977 | 598 | 5.43 |
| KRGF3-500H | 3 | 53 | RF | 499.51 | 30 | 35 | 32 | 13800 | 8470 | 1410 | 863 | 3.76 |
| KRGF3-1000H | 3 | 106 | RF | 999.03 | 30 | 35 | 32 | 13800 | 8470 | 1410 | 863 | 7.53 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRGF1.5-500H | KRGF1.5-500H | P | 43,000 | - | 在庫品 |
| KRGF1.5-1000H | KRGF1.5-1000H | P | 76,200 | - | 在庫品 |
| KRGF2-500H | KRGF2-500H | P | 51,200 | - | 在庫品 |
| KRGF2-1000H | KRGF2-1000H | P | 93,600 | - | 在庫品 |
| KRGF2.5-500H | KRGF2.5-500H | P | 56,000 | - | 在庫品 |
| KRGF2.5-1000H | KRGF2.5-1000H | P | 109,600 | - | 在庫品 |
| KRGF3-500H | KRGF3-500H | P | 56,100 | - | 在庫品 |
| KRGF3-1000H | KRGF3-1000H | P | 111,200 | - | 在庫品 |
