強靭
・ケースは高級鋳鉄を軸受部はテーパローラベアリング使用。
低騒音・高効率
・特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用。
取付方向自由
・軸配置の選択によりあらゆる据付けも可能。但し標準のままご使用できないばあいがります。
潤滑剤封入済
・高級オイル封入出荷
速比
・歯車 1/1、1/2 を用途に合せて選択可能。
小原歯車工業
ギヤボックス｜べベルボックス CBX T型
詳細仕様
64件の型式
-
TA・TB
-
TC・TD
-
TE・TF
-
TG・TH
-

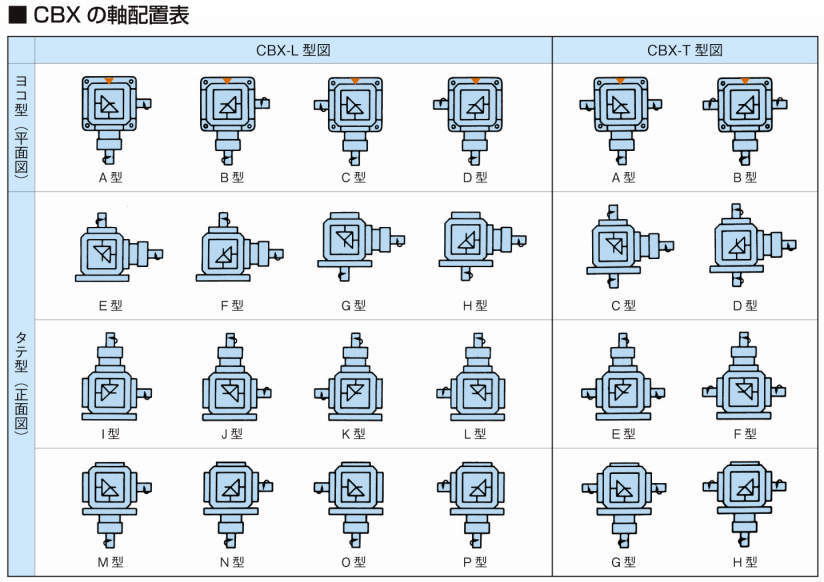

軸配置

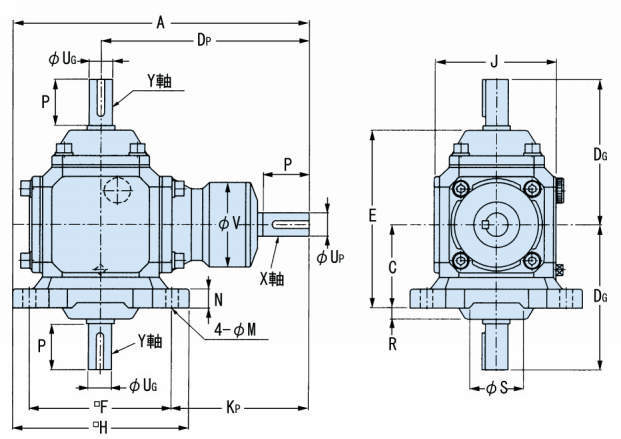

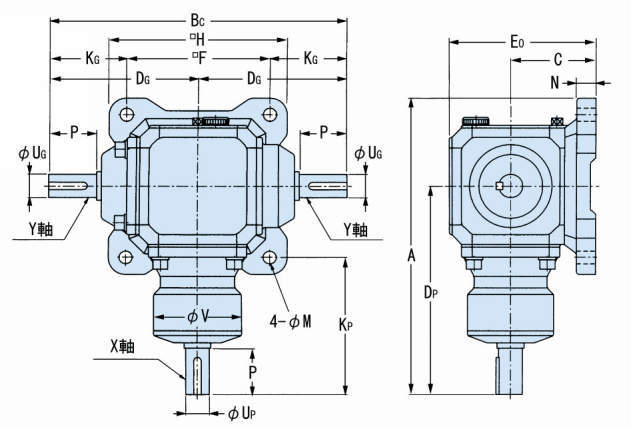

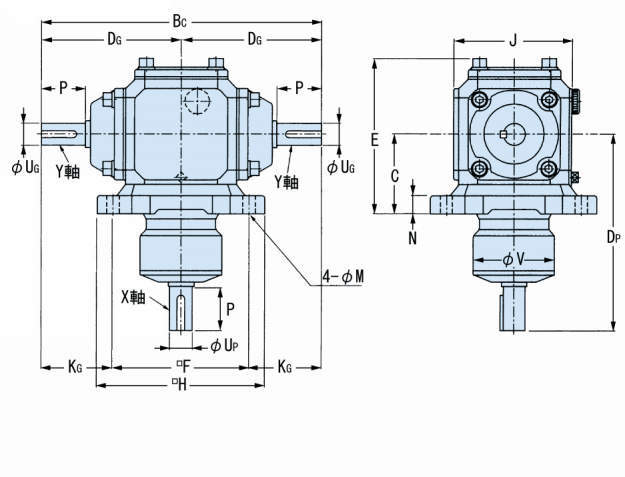

| 型式 | 速比 | 軸配置 | A | BC | C | DP | DG | E | EO | F | H | J | KP | KG | φM | N | P | R | φS | φV |
X軸径 φUP |
X軸径 φUG |
キー |
回転角度 バックラッシ |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CBX-191TA | 1：1 | A | 257 | 232 | 76 | 180 | 116 | - | 129 | 125 | 154 | - | 117.5 | 53.5 | 10.5 | 17 | 38 | - | - | 66 | 19 | 19 | 6×6×27L | 11'～30' | 10.0 |
| CBX-192TA | 1：2 | A | 257 | 232 | 76 | 180 | 116 | - | 129 | 125 | 154 | - | 117.5 | 53.5 | 10.5 | 17 | 38 | - | - | 66 | 18 | 19 | 6×6×27L | 17'～47' | 10.0 |
| CBX-251TA | 1：1 | A | 316 | 314 | 90 | 222 | 157 | - | 155 | 152 | 188 | - | 146 | 81 | 14 | 20 | 50 | - | - | 92 | 25 | 25 | 8×7×40L | 9～22' | 18.0 |
| CBX-252TA | 1：2 | A | 316 | 314 | 90 | 222 | 157 | - | 155 | 152 | 188 | - | 146 | 81 | 14 | 20 | 50 | - | - | 92 | 25 | 25 | 8×7×40L | 15～36' | 18.0 |
| CBX-321TA | 1：1 | A | 340 | 336 | 100 | 242 | 168 | - | 174 | 160 | 196 | - | 162 | 88 | 14 | 20 | 55 | - | - | 100 | 32 | 32 | 10×8×50L | 9'～21' | 23.0 |
| CBX-322TA | 1：2 | A | 340 | 336 | 100 | 242 | 168 | - | 174 | 160 | 196 | - | 162 | 88 | 14 | 20 | 55 | - | - | 100 | 32 | 32 | 10×8×50L | 15'～36' | 23.0 |
| CBX-401TA | 1：1 | A | 425 | 416 | 115 | 308 | 208 | - | 200 | 195 | 234 | - | 210.5 | 110.5 | 14 | 22 | 75 | - | - | 124 | 40 | 40 | 12×8×60L | 8'～20' | 34.0 |
| CBX-402TA | 1：2 | A | 425 | 416 | 115 | 308 | 208 | - | 200 | 195 | 234 | - | 210.5 | 110.5 | 14 | 22 | 75 | - | - | 124 | 40 | 40 | 12×8×60L | 15'～370' | 34.0 |
| CBX-191TB | 1：1 | B | 257 | 232 | 76 | 180 | 116 | - | 129 | 125 | 154 | - | 117.5 | 53.5 | 10.5 | 17 | 38 | - | - | 66 | 19 | 19 | 6×6×27L | 11'～30' | 10.0 |
| CBX-192TB | 1：2 | B | 257 | 232 | 76 | 180 | 116 | - | 129 | 125 | 154 | - | 117.5 | 53.5 | 10.5 | 17 | 38 | - | - | 66 | 18 | 19 | 6×6×27L | 17'～47' | 10.0 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CBX-191TA | CBX-191TA | P | 65,400 | - | 10日間 |
| CBX-192TA | CBX-192TA | P | 67,800 | - | 10日間 |
| CBX-251TA | CBX-251TA | P | 89,800 | - | 10日間 |
| CBX-252TA | CBX-252TA | P | 92,300 | - | 10日間 |
| CBX-321TA | CBX-321TA | P | 123,100 | - | 10日間 |
| CBX-322TA | CBX-322TA | P | 125,900 | - | 10日間 |
| CBX-401TA | CBX-401TA | P | 150,700 | - | 10日間 |
| CBX-402TA | CBX-402TA | P | 155,100 | - | 10日間 |
| CBX-191TB | CBX-191TB | P | 65,400 | - | 10日間 |
| CBX-192TB | CBX-192TB | P | 67,800 | - | 10日間 |
