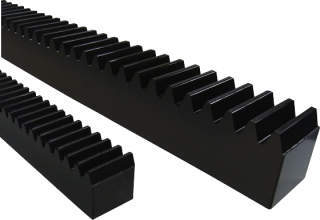

■スクエアラック SRAF
・従来のSRFラックに比べ、歯幅と高さが同一なコンパクトサイズで低価格な製品です。
共通仕様
| 精度等級 | KHK R 001 4級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (210HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
ラック｜スクエアラック SRAF （両端面加工）
詳細仕様
5件の型式
-

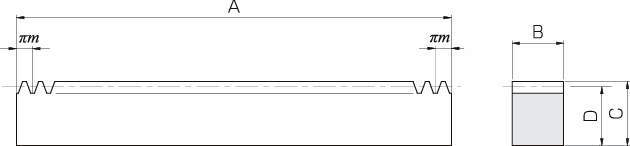

RF
| 型式 |
モジュール m |
歯数 | 形状 |
全長 A (mm) |
歯幅 B (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| SRAF1.5-1000 | 1.5 | 212 | RF | 999.03 | 15 | 15 | 13.5 | 2160 | 421 | 220 | 42.9 | 0.09～0.25 | 1.59 |
| SRAF2-1000 | 2 | 160 | RF | 1005.31 | 20 | 20 | 18 | 3830 | 775 | 391 | 79.0 | 0.11～0.28 | 2.84 |
| SRAF2.5-1000 | 2.5 | 128 | RF | 1005.31 | 25 | 25 | 22.5 | 5990 | 1240 | 611 | 127 | 0.13～0.31 | 4.44 |
| SRAF3-1000 | 3 | 106 | RF | 999.03 | 30 | 30 | 27 | 8620 | 1820 | 879 | 186 | 0.14～0.35 | 6.35 |
| SRAF4-1000 | 4 | 80 | RF | 1005.31 | 40 | 40 | 36 | 15300 | 3330 | 1560 | 339 | 0.18～0.42 | 11.4 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRAF1.5-1000 | SRAF1.5-1000 | P | 6,700 | - | 在庫品 |
| SRAF2-1000 | SRAF2-1000 | P | 8,700 | - | 在庫品 |
| SRAF2.5-1000 | SRAF2.5-1000 | P | 11,900 | - | 在庫品 |
| SRAF3-1000 | SRAF3-1000 | P | 15,900 | - | 在庫品 |
| SRAF4-1000 | SRAF4-1000 | P | 24,900 | - | 在庫品 |
