・歯面高周波焼入れ標準化し価格を抑えました。
・従来のKRGCPF調質歯研ラックより破面強さを5割アップした製品です。
共通仕様
| 精度等級 | KHK R 001 1級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SCM440 |
| 熱処理 | 調質、歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
小原歯車工業
CPラック&ピニオン｜CP焼入歯研ラック KRGCPF-H （両端面加工）
詳細仕様
4件の型式
-
RF
-
CP特長

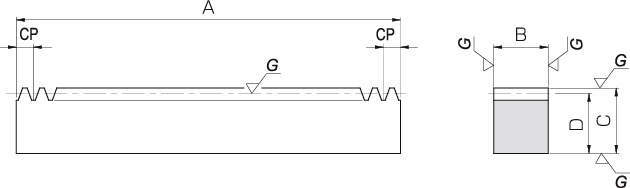

| 型式 |
ピッチ (mm) |
モジュール m |
有効 歯数 |
形状 |
全長 A |
歯幅 B |
高さ C |
かみあい 高さ D |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||
| KRGCPF5-500H | CP5 | 1.5915 | 100 | RF | 500 | 15 | 20 | 18.41 | 3660 | 2270 | 373 | 232 | 0.04～0.15 | 1.08 |
| KRGCPF5-1000H | CP5 | 1.5915 | 200 | RF | 1000 | 15 | 20 | 18.41 | 3660 | 2270 | 373 | 232 | 0.04～0.15 | 2.17 |
| KRGCPF10-500H | CP10 | 3.1831 | 50 | RF | 500 | 30 | 35 | 31.82 | 14600 | 9150 | 1490 | 933 | 0.05～0.16 | 3.75 |
| KRGCPF10-1000H | CP10 | 3.1831 | 100 | RF | 1000 | 30 | 35 | 31.82 | 14600 | 9150 | 1490 | 933 | 0.05～0.16 | 7.49 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRGCPF5-500H | KRGCPF5-500H | P | 43,000 | - | 在庫品 |
| KRGCPF5-1000H | KRGCPF5-1000H | P | 76,200 | - | 在庫品 |
| KRGCPF10-500H | KRGCPF10-500H | P | 56,100 | - | 在庫品 |
| KRGCPF10-1000H | KRGCPF10-1000H | P | 111,200 | - | 在庫品 |
