外歯車
-
![]()
外歯車
-
![]()
内歯車
・摩擦の少ない構造
・簡単で効率的な潤滑方法
・リングレールとベアリングの遊びが少ない
・あらゆる角度の平面で使用可能
・取付け及び取付け誤差の調整が用意
・リングレールの駆動装置場所を自由に設定
・他のコンポーネントを収納できる大きく開いた中央部
小原歯車工業
ヘプコ リングレールギヤ｜ リングレールギヤ
詳細仕様
10件の型式
-
-

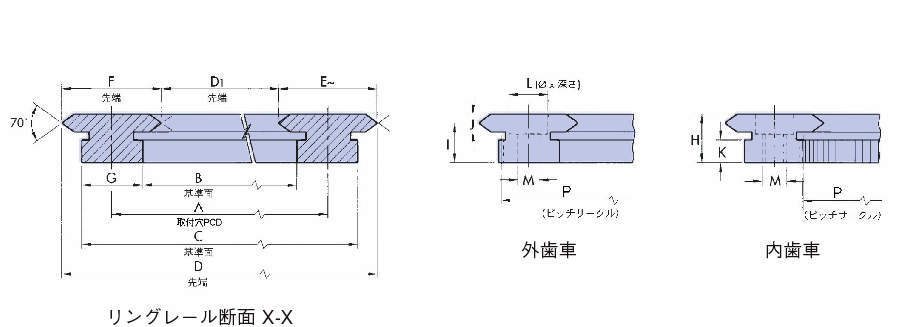

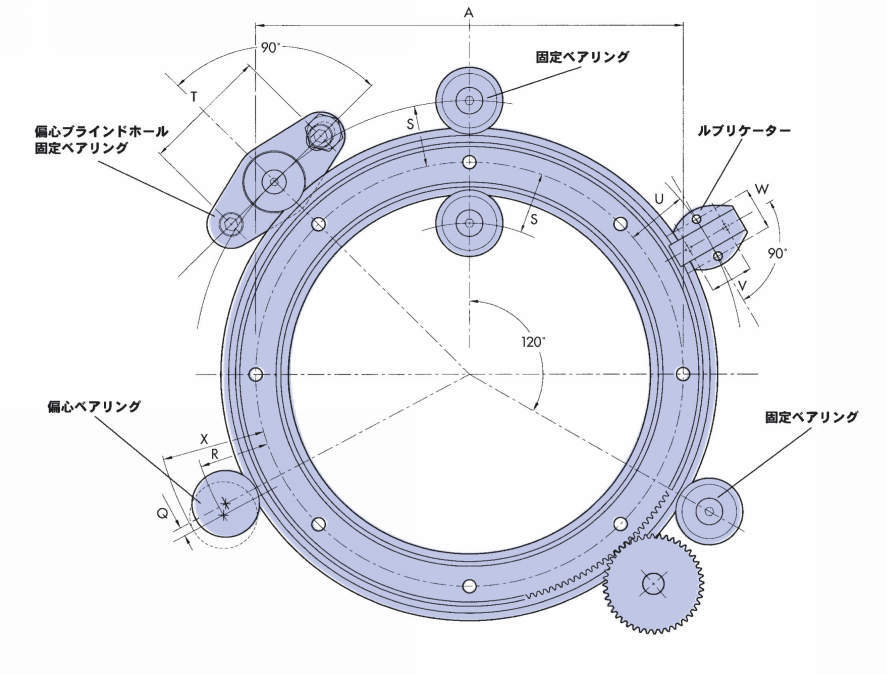

ドリル加工位置
| 型式 | タイプ | A±0.2 | B | C | D | D1 | E | F | G | H | I±0.025 | J | K | L | M | 穴数 | モジュール |
圧力角 Pa |
歯数 Z |
基準円 直径 P |
歯先円 直径 OD |
質量 (kg) |
ドリル加工位置 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Q | R | S | T±0.2 | U±0.2 | V±0.2 | W±0.2 | X | |||||||||||||||||||||||
| R25-159P | 外歯車 | 159 | 143.6 | 174.4 | 184.74 | 133.26 | 25 | 25.74 | 15.4 | 12.25 | 10 | 4.5 | 5.75 | 9×6 | M8×1.25 | 8 | 0.8 | 20° | 216 | 172.8 | 174.4 | 0.77 | 1.4 | 24.5 | 23.1 | 50 | 22.5 | 16 | 18 | 39 |
| R25-255P | 外歯車 | 255 | 239.6 | 207.4 | 280.74 | 229.26 | 25 | 25.74 | 15.4 | 12.25 | 10 | 4.5 | 5.75 | 9×6 | M8×1.25 | 8 | 0.8 | 20° | 336 | 268.8 | 270.4 | 1.2 | 1.4 | 24.5 | 23.1 | 50 | 22.5 | 16 | 18 | 39 |
| R25-351P | 外歯車 | 351 | 335.6 | 366.4 | 376.74 | 325.26 | 25 | 25.74 | 15.4 | 12.25 | 10 | 4.5 | 5.75 | 9×6 | M8×1.25 | 12 | 0.8 | 20° | 456 | 364.8 | 266.4 | 16.5 | 1.4 | 24.5 | 23.1 | 50 | 22.5 | 16 | 18 | 39 |
| R44-468P | 外歯車 | 468 | 442 | 494 | 512.74 | 423.26 | 44 | 44.74 | 26 | 15.5 | 12.5 | 6 | 7 | 11×7 | M8×1.25 | 12 | 1 | 20° | 492 | 492 | 494 | 5.1 | 1.8 | 37.8 | 36 | 60 | 34.5 | 22 | 25 | 57.3 |
| R44-612P | 外歯車 | 612 | 586 | 638 | 656.74 | 567.26 | 44 | 44.74 | 26 | 15.5 | 12.5 | 6 | 7 | 11×7 | M8×1.25 | 16 | 1 | 20° | 636 | 636 | 638 | 6.7 | 1.8 | 37.8 | 36 | 60 | 34.5 | 22 | 25 | 57.3 |
| R25-159Q | 内歯車 | 159 | 143.6 | 174.4 | 184.74 | 133.26 | 25 | 25.74 | 15.4 | 12.25 | 10 | 4.5 | 5.75 | 9×6 | M8×1.25 | 8 | 0.8 | 20° | 182 | 145.6 | 144 | 0.77 | 1.4 | 24.5 | 23.1 | 50 | 22.5 | 16 | 18 | 39 |
| R25-255Q | 内歯車 | 255 | 239.6 | 207.4 | 280.74 | 229.26 | 25 | 25.74 | 15.4 | 12.25 | 10 | 4.5 | 5.75 | 9×6 | M8×1.25 | 8 | 0.8 | 20° | 302 | 241.6 | 240 | 1.2 | 1.4 | 24.5 | 23.1 | 50 | 22.5 | 16 | 18 | 39 |
| R25-351Q | 内歯車 | 351 | 335.6 | 366.4 | 376.74 | 325.26 | 25 | 25.74 | 15.4 | 12.25 | 10 | 4.5 | 5.75 | 9×6 | M8×1.25 | 12 | 0.8 | 20° | 422 | 337.6 | 336 | 16.5 | 1.4 | 24.5 | 23.1 | 50 | 22.5 | 16 | 18 | 39 |
| R44-468Q | 内歯車 | 468 | 442 | 494 | 512.74 | 423.26 | 44 | 44.74 | 26 | 15.5 | 12.5 | 6 | 7 | 11×7 | M8×1.25 | 12 | 1 | 20° | 444 | 444 | 442 | 5.1 | 1.8 | 37.8 | 36 | 60 | 34.5 | 22 | 25 | 57.3 |
| R44-612Q | 内歯車 | 612 | 586 | 638 | 656.74 | 567.26 | 44 | 44.74 | 26 | 15.5 | 12.5 | 6 | 7 | 11×7 | M8×1.25 | 16 | 1 | 20° | 588 | 588 | 586 | 6.7 | 1.8 | 37.8 | 36 | 60 | 34.5 | 22 | 25 | 57.3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| R25-159P | R25-159P | P | 160,400 | - | 在庫品 |
| R25-255P | R25-255P | P | 243,900 | - | 在庫品 |
| R25-351P | R25-351P | P | 303,700 | - | 在庫品 |
| R44-468P | R44-468P | P | 433,800 | - | 在庫品 |
| R44-612P | R44-612P | P | 600,200 | - | 在庫品 |
| R25-159Q | R25-159Q | P | 160,400 | - | 在庫品 |
| R25-255Q | R25-255Q | P | 243,900 | - | 在庫品 |
| R25-351Q | R25-351Q | P | 303,700 | - | 在庫品 |
| R44-468Q | R44-468Q | P | 433,800 | - | 在庫品 |
| R44-612Q | R44-612Q | P | 600,200 | - | 在庫品 |
