ルブリケーター
ルブリケーター
■リングレールギヤシステム
・5種類のさまざまなリング径からなる製品を、12 種類のベアリングによって自由で高精度の取付けが可能です。
・摩擦の少ない構造
・簡単で効率的な潤滑方法
・リングレールとベアリングの遊びが少ない
・あらゆる角度の平面で使用可能
・取付け及び取付け誤差の調整が容易
・リングレールの駆動装置場所を自由に設定
・他のコンポーネントを収納できる大きく開いた中央部

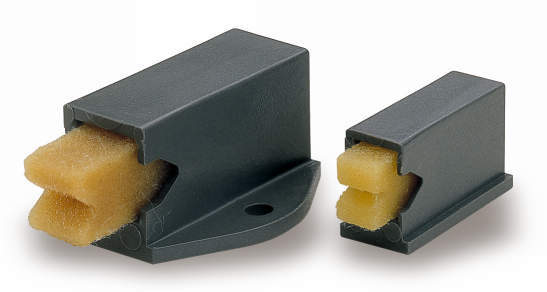

■ルブリケーター （潤滑油塗布器）
・ルブリケーターは、耐衝撃性の成形ポリアセタールプラスチックと、スプリングで支えられた潤滑油のしみこんだフェルトワイパーで構成されており、過度の摩擦を発生させることなく常にレールの動作面に油膜を形成するように設計されています。
・潤滑油の使用によって、システムの耐荷重と寿命が大幅に向上します。
・ボルト固定方法を選択可能。
・フランジタイプとコンパクトタイプの2種類。
4件の型式

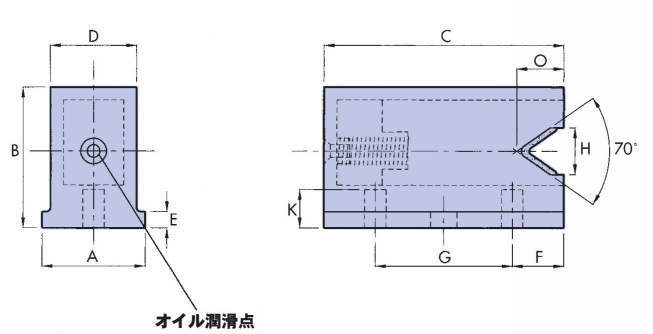

コンパクトタイプ

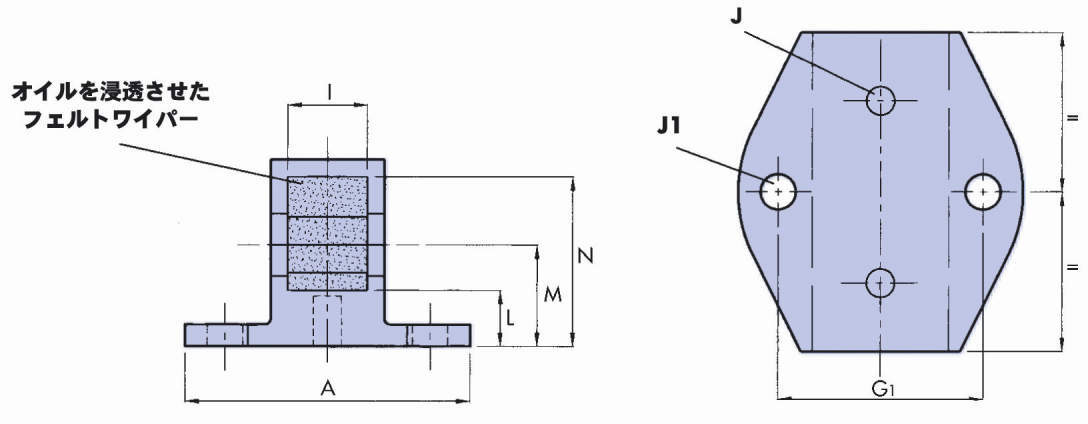

フランジタイプ
| 型式 | 品名 | 本体 | タイプ |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
G1 (mm) |
H (mm) |
I (mm) |
J (mm) |
J1 (mm) |
K (mm) |
L (mm) |
M (mm) |
N (mm) |
O (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LB-25C | ルブリケータ― | R25用 | コンパクト | 12 | 16.5 | 28 | 9.9 | 2 | 6 | 16 | 18 | 5.5 | 7 | φ3×10 | φ3.2(M3×0.5×8) | 4.5 | 5 | 9 | 15.25 | 5.5 | 5 |
| LB-25F | ルブリケータ― | R25用 | フランジ | 25 | 16.5 | 28 | 9.9 | 2 | 6 | 16 | 18 | 5.5 | 7 | φ3×10 | φ3.2(M3×0.5×8) | 4.5 | 5 | 9 | 15.25 | 5.5 | 6 |
| LB-44C | ルブリケータ― | R44用 | コンパクト | 17 | 20 | 38 | 15 | 2.4 | 8 | 22 | 25 | 7 | 11 | φ3×16 | φ4.2(M4×0.7×10) | 5.5 | 6.25 | 11.5 | 18.25 | 8 | 14 |
| LB-44F | ルブリケータ― | R44用 | フランジ | 34 | 20 | 38 | 15 | 2.4 | 8 | 22 | 25 | 7 | 11 | φ3×16 | φ4.2(M4×0.7×10) | 5.5 | 6.25 | 11.5 | 18.25 | 8 | 16 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LB-25C | LB-25C | P | 3,100 | - | 在庫品 |
| LB-25F | LB-25F | P | 3,100 | - | 在庫品 |
| LB-44C | LB-44C | P | 3,200 | - | 在庫品 |
| LB-44F | LB-44F | P | 3,200 | - | 在庫品 |
