・内歯車の普及品です。
・低価格で応用性に富んでいます。
共通仕様
| 精度等級 | モジュール0.8以下：JIS N8級相当 モジュール1以上：JIS N8級 (JIS B 1702-1:1998) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (194HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
内歯車｜インターナルギヤ SI
詳細仕様
17件の型式
-

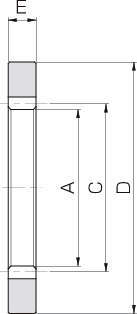

T1
| 型式 |
モジュール m |
歯数 | 形状 |
歯先円 直径 A |
基準円 直径 C |
外径 D |
歯幅 E |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| SI0.5-60 | 0.5 | 60 | T1 | 29 | 30 | 50 | 5 | 3.75 | 0.67 | 0.38 | 0.07 | 0.04～0.15 | 0.049 |
| SI0.5-80 | 0.5 | 80 | T1 | 39 | 40 | 60 | 5 | 4.85 | 0.75 | 0.49 | 0.08 | 0.04～0.15 | 0.062 |
| SI0.5-100 | 0.5 | 100 | T1 | 49 | 50 | 70 | 5 | 5.97 | 0.87 | 0.61 | 0.09 | 0.04～0.15 | 0.074 |
| SI0.8-60 | 0.8 | 60 | T1 | 46.4 | 48 | 75 | 8 | 15.4 | 2.87 | 1.57 | 0.29 | 0.05～0.16 | 0.16 |
| SI0.8-80 | 0.8 | 80 | T1 | 62.4 | 64 | 90 | 8 | 19.9 | 3.24 | 2.03 | 0.33 | 0.05～0.16 | 0.20 |
| SI0.8-100 | 0.8 | 100 | T1 | 78.4 | 80 | 105 | 8 | 24.5 | 3.75 | 2.50 | 0.38 | 0.05～0.16 | 0.23 |
| SI1-60 | 1 | 60 | T1 | 58 | 60 | 90 | 10 | 30.0 | 5.95 | 3.06 | 0.61 | 0.09～0.21 | 0.28 |
| SI1-80 | 1 | 80 | T1 | 78 | 80 | 110 | 10 | 38.8 | 6.59 | 3.96 | 0.67 | 0.09～0.21 | 0.35 |
| SI1-100 | 1 | 100 | T1 | 98 | 100 | 130 | 10 | 47.8 | 7.64 | 4.87 | 0.78 | 0.09～0.21 | 0.43 |
| SI1.5-60 | 1.5 | 60 | T1 | 87 | 90 | 130 | 15 | 101 | 20.6 | 10.3 | 2.10 | 0.11～0.25 | 0.81 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SI0.5-60 | SI0.5-60 | P | 3,750 | - | 在庫品 |
| SI0.5-80 | SI0.5-80 | P | 4,280 | - | 在庫品 |
| SI0.5-100 | SI0.5-100 | P | 4,850 | - | 在庫品 |
| SI0.8-60 | SI0.8-60 | P | 5,100 | - | 在庫品 |
| SI0.8-80 | SI0.8-80 | P | 6,000 | - | 在庫品 |
| SI0.8-100 | SI0.8-100 | P | 6,680 | - | 在庫品 |
| SI1-60 | SI1-60 | P | 5,190 | - | 在庫品 |
| SI1-80 | SI1-80 | P | 6,640 | - | 在庫品 |
| SI1-100 | SI1-100 | P | 8,770 | - | 在庫品 |
| SI1.5-60 | SI1.5-60 | P | 8,050 | - | 在庫品 |
