・回転方向を一方向に制限するために用いられるシンプルな機構です。
・歯の部分に高周波焼入れしてありますので、耐久性に富んでいます。
・ラチェット爪は逆回転防止専用爪です。送り又は割出しには使用できませんので、ご注意ください。
・SRT2/3-Cはロストワックス製品です。
共通仕様
| 歯の角度 | 60° |
|---|---|
| 材料 | S45C |
| 熱処理 | 爪部高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 黒染 |
小原歯車工業
ラチェット｜ラチェット爪 SRT-C
詳細仕様
5件の型式
-
T5

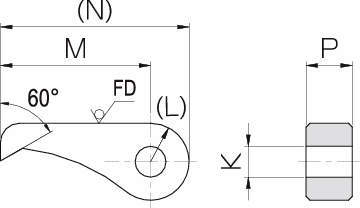

| 型式 | 形状 | K | L | M | N | P |
質量 (kg) |
|---|---|---|---|---|---|---|---|
| SRT2/3-C | T5 | 5 | 8 | 30 | 38 | 6 | 0.020 |
| SRT1-C | T5 | 8 | 10 | 39 | 49 | 12 | 0.057 |
| SRT2-C | T5 | 10 | 12.5 | 55 | 67.5 | 15 | 0.13 |
| SRT3-C | T5 | 12 | 15 | 65 | 80 | 20 | 0.23 |
| SRT4-C | T5 | 13 | 18 | 80 | 98 | 25 | 0.38 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRT2/3-C | SRT2/3-C | P | 1,530 | 在庫品 | 在庫品 |
| SRT1-C | SRT1-C | P | 2,160 | 在庫品 | 在庫品 |
| SRT2-C | SRT2-C | P | 2,630 | 在庫品 | 在庫品 |
| SRT3-C | SRT3-C | P | 3,080 | 在庫品 | 在庫品 |
| SRT4-C | SRT4-C | P | 4,360 | 在庫品 | 在庫品 |
