SRT
-
![]()
SRT
-
![]()
組立例
・回転方向を一方向に制限するために用いられるシンプルな機構です。
・歯の部分に高周波焼入れしてありますので、耐久性に富んでいます。
共通仕様
| 歯溝の角度 | 60° |
|---|---|
| 材料 | S45C |
| 熱処理 | 歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 黒染 |
小原歯車工業
ラチェット｜ラチェット SRT
詳細仕様
19件の型式
-
T4

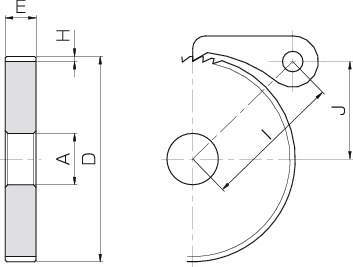

| 型式 | タイプ | ピッチ | 歯数 | 形状 |
穴径 A |
ボス径 B |
歯先円 直径 D |
歯幅 E |
ボス長さ F |
全長G |
歯の高さ H |
中心距離 I |
組立高さ J |
許容トルク (N・m) 曲げ強さ |
許容トルク (kgf・m) 曲げ強さ |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SRT2/3-50 | ボスなし | 2.09 | 50 | T4 | 10 | - | 33.3 | 6 | - | 6 | 1 | 33.84 | 15.67 | 3.07 | 0.31 | 0.035 |
| SRT2/3-60 | ボスなし | 2.09 | 60 | T4 | 10 | - | 40 | 6 | - | 6 | 1 | 35.51 | 19 | 4.10 | 0.42 | 0.053 |
| SRT2/3-80 | ボスなし | 2.09 | 80 | T4 | 12 | - | 53.3 | 6 | - | 6 | 1 | 39.48 | 25.67 | 6.00 | 0.61 | 0.096 |
| SRT2/3-100 | ボスなし | 2.09 | 100 | T4 | 12 | - | 66.6 | 6 | - | 6 | 1 | 44.11 | 32.33 | 8.24 | 0.84 | 0.15 |
| SRT1-50 | ボスなし | 3.14 | 50 | T4 | 12 | - | 50 | 12 | - | 12 | 1.6 | 45.48 | 23.4 | 14.7 | 1.50 | 0.16 |
| SRT1-60 | ボスなし | 3.14 | 60 | T4 | 15 | - | 60 | 12 | - | 12 | 1.6 | 48.24 | 28.4 | 19.5 | 1.99 | 0.24 |
| SRT1-80 | ボスなし | 3.14 | 80 | T4 | 15 | - | 80 | 12 | - | 12 | 1.6 | 54.73 | 38.4 | 29.4 | 3.00 | 0.44 |
| SRT1-90 | ボスなし | 3.14 | 90 | T4 | 15 | - | 90 | 12 | - | 12 | 1.6 | 58.35 | 43.4 | 34.5 | 3.52 | 0.56 |
| SRT1-100 | ボスなし | 3.14 | 100 | T4 | 15 | - | 100 | 12 | - | 12 | 1.6 | 62.16 | 48.4 | 39.4 | 4.02 | 0.70 |
| SRT2-30 | ボスなし | 6.28 | 30 | T4 | 15 | - | 60 | 15 | - | 15 | 3.1 | 61.23 | 26.9 | 29.0 | 2.96 | 0.28 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRT2/3-50 | SRT2/3-50 | P | 1,730 | - | 在庫品 |
| SRT2/3-60 | SRT2/3-60 | P | 2,050 | 在庫品 | 在庫品 |
| SRT2/3-80 | SRT2/3-80 | P | 2,880 | - | 在庫品 |
| SRT2/3-100 | SRT2/3-100 | P | 3,480 | - | 在庫品 |
| SRT1-50 | SRT1-50 | P | 1,850 | 在庫品 | 在庫品 |
| SRT1-60 | SRT1-60 | P | 2,230 | 在庫品 | 在庫品 |
| SRT1-80 | SRT1-80 | P | 3,080 | 在庫品 | 在庫品 |
| SRT1-90 | SRT1-90 | P | 3,380 | - | 在庫品 |
| SRT1-100 | SRT1-100 | P | 4,000 | 在庫品 | 在庫品 |
| SRT2-30 | SRT2-30 | P | 2,690 | 在庫品 | 在庫品 |
