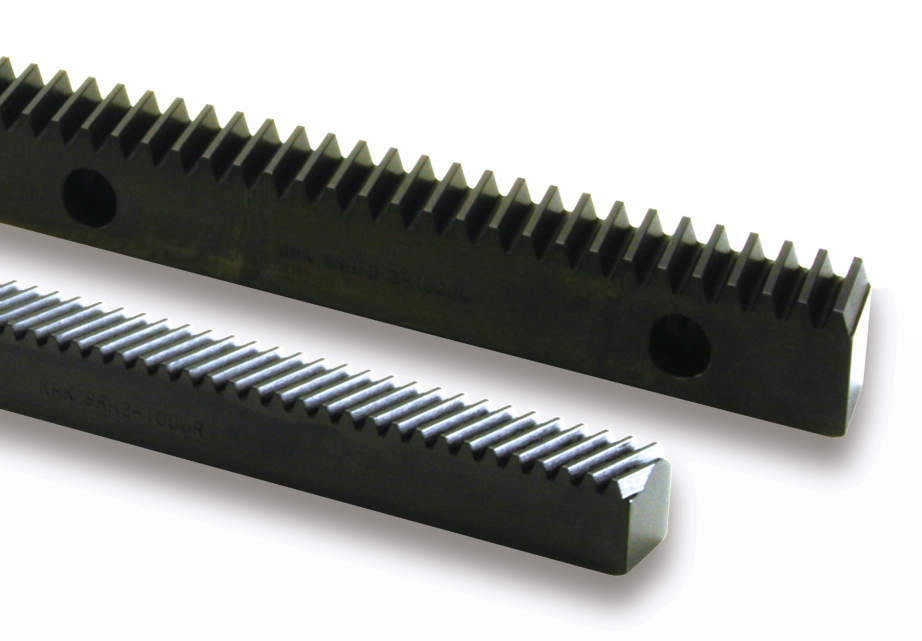

■ヘリカルラック SRHF
・ヘリカルラックのため、SRF に比べて強度、静粛性が優れています。
共通仕様
| 精度等級 | KHK R 001 5級 |
|---|---|
| 歯車基準断面 | 歯直角 |
| 歯形 | 並歯 |
| 歯直角圧力角 | 20° |
| ねじれ角 | 15° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (210HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
ヘリカルラック｜ヘリカルラック SRHF （両端面加工）
詳細仕様
4件の型式
-
RFR
-
RFL
| 型式 |
モジュール m |
歯数 |
ねじれ 方向 |
形状 | 全長(mm) |
歯幅 B (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | A' | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| SRHF2-1000R | 2 | 153 | R | RFR | 995.24 | 1001.94 | 25 | 25 | 23 | 4710 | 1570 | 481 | 160 | 0.12～0.31 | 4.49 |
| SRHF2-1000L | 2 | 153 | L | RFL | 995.24 | 1001.94 | 25 | 25 | 23 | 4710 | 1570 | 481 | 160 | 0.12～0.31 | 4.49 |
| SRHF3-1000R | 3 | 102 | R | RFR | 995.24 | 1004.62 | 35 | 35 | 32 | 9910 | 3520 | 1010 | 359 | 0.15～0.38 | 8.75 |
| SRHF3-1000L | 3 | 102 | L | RFL | 995.24 | 1004.62 | 35 | 35 | 32 | 9910 | 3520 | 1010 | 359 | 0.15～0.38 | 8.75 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRHF2-1000R | SRHF2-1000R | P | 16,300 | - | 在庫品 |
| SRHF2-1000L | SRHF2-1000L | P | 16,300 | - | 在庫品 |
| SRHF3-1000R | SRHF3-1000R | P | 33,800 | - | 在庫品 |
| SRHF3-1000L | SRHF3-1000L | P | 33,800 | - | 在庫品 |
