・相手ピニオンをKTSCPとのセットで、バックラッシ量の任意調整が可能です。
共通仕様
| 精度等級 | KHK R 001 4級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (210HB以下) |
| 表面処理 | 黒染 |
小原歯車工業

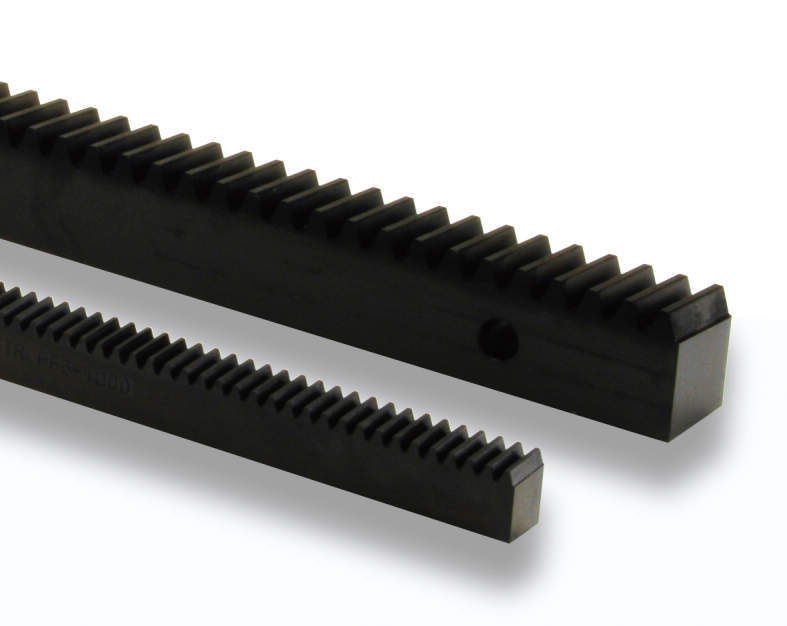

CPラック&ピニオン｜CPテーパラック STRCPF （両端面加工）

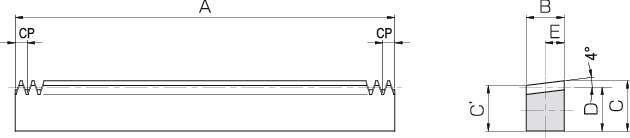

詳細仕様
2件の型式
-
RF
| 型式 |
ピッチ (mm) |
モジュール m |
歯数 | 形状 |
全長 A |
歯幅 B |
高さ |
かみあい 高さ D |
基準歯 位置 E |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (大端) C | (小端) C' | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||
| STRCPF5-1000 | CP5 | 1.5915 | 200 | RF | 1000 | 15 | 19.5 | 18.45 | 17.38 | 7.5 | 2290 | 468 | 233 | 47.7 | 0～0.11 | 2.05 |
| STRCPF10-1000 | CP10 | 3.1831 | 100 | RF | 1000 | 30 | 34.5 | 32.4 | 30.27 | 15 | 9150 | 1870 | 933 | 191 | 0～0.12 | 7.13 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| STRCPF5-1000 | STRCPF5-1000 | P | 19,100 | - | 在庫品 |
| STRCPF10-1000 | STRCPF10-1000 | P | 30,800 | - | 在庫品 |
