共通仕様
| 精度等級 | JIS 3級 (JIS B 1704:1978) |
|---|---|
| 歯形 | グリーソン |
| 圧力角 | 20° |
| 材料 | SUS303 |
| 熱処理 | - |
| 歯面硬度 | (187HB以下) |
小原歯車工業

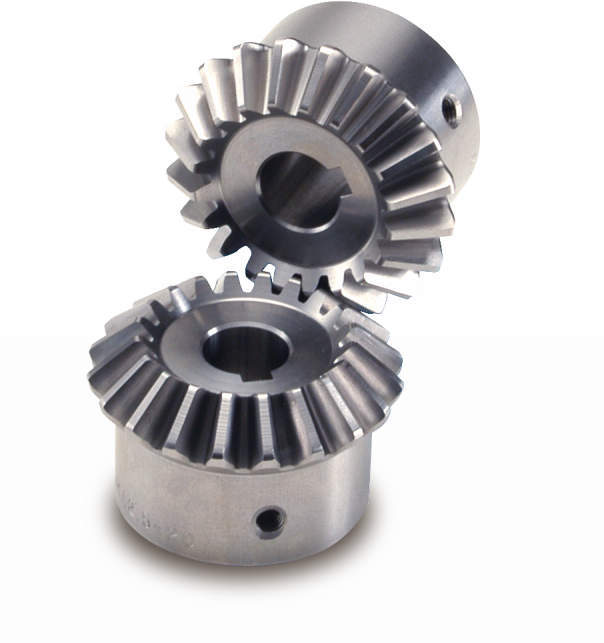

マイタ｜完成ステンレスマイタ SUMA
詳細仕様
12件の型式
-
BT
-
BK

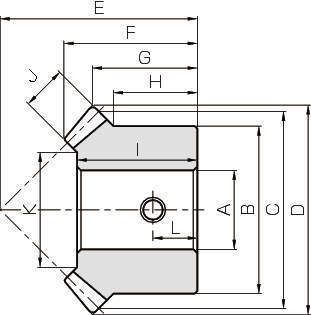

| 型式 |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
組立距離 E |
全長 F |
歯先距離 G |
ボス長さ H |
穴長さ I |
歯幅 J |
おさえ面径 K |
キーみぞ (幅×深さ) |
ねじ穴 | 許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | L | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||||||||||
| SUMA1-20 | 1 | 20 | BT | 6 | 16 | 20 | 21.41 | 20 | 13.95 | 10.71 | 8 | 12 | 5 | 9.86 | - | M4 | 4 | 0.49 | 0.060 | 0.050 | 0.0061 | 0.03～0.13 | 0.018 |
| SUMA1.5-20 | 1.5 | 20 | BT | 8 | 26 | 30 | 32.12 | 30 | 21.24 | 16.06 | 13 | 19 | 8 | 15.37 | - | M4 | 6.5 | 1.72 | 0.22 | 0.18 | 0.022 | 0.05～0.15 | 0.073 |
| SUMA2-20 | 2 | 20 | BK | 12 | 34 | 40 | 42.83 | 37 | 24.89 | 18.41 | 14 | 22 | 10 | 21.72 | 4×1.8 | M4 | 7 | 3.94 | 0.51 | 0.40 | 0.052 | 0.06～0.16 | 0.14 |
| SUMA2.5-20 | 2.5 | 20 | BK | 14 | 42 | 50 | 53.54 | 48 | 32.54 | 24.77 | 19 | 29 | 12 | 28.06 | 5×2.3 | M5 | 9.5 | 7.52 | 1.00 | 0.77 | 0.10 | 0.07～0.17 | 0.29 |
| SUMA3-20 | 3 | 20 | BK | 16 | 50 | 60 | 64.24 | 58 | 39.84 | 30.12 | 23 | 35 | 15 | 31.57 | 5×2.3 | M5 | 11.5 | 13.3 | 1.80 | 1.36 | 0.18 | 0.08～0.18 | 0.52 |
| SUMA4-20 | 4 | 20 | BK | 20 | 64 | 80 | 85.65 | 75 | 50.78 | 37.83 | 27 | 45 | 20 | 43.43 | 6×2.8 | M5 | 13.5 | 31.5 | 4.39 | 3.22 | 0.45 | 0.12～0.27 | 1.14 |
| SUMA1-25 | 1 | 25 | BT | 6 | 20 | 25 | 26.41 | 23 | 15.16 | 11.21 | 8 | 14 | 6 | 15.03 | - | M4 | 4 | 0.81 | 0.12 | 0.083 | 0.012 | 0.03～0.13 | 0.034 |
| SUMA1.5-25 | 1.5 | 25 | BT | 10 | 30 | 37.5 | 39.62 | 34 | 22.25 | 16.31 | 11.5 | 19 | 9 | 19.54 | - | M4 | 6 | 2.74 | 0.41 | 0.28 | 0.042 | 0.05～0.15 | 0.11 |
| SUMA2-25 | 2 | 25 | BK | 12 | 45 | 50 | 52.83 | 40 | 24.33 | 16.41 | 12.5 | 20 | 12 | 26.06 | 4×1.8 | M4 | 6.5 | 6.50 | 1.00 | 0.66 | 0.10 | 0.06～0.16 | 0.24 |
| SUMA2.5-25 | 2.5 | 25 | BK | 16 | 55 | 62.5 | 66.04 | 50 | 30.41 | 20.52 | 15 | 26 | 15 | 34.57 | 5×2.3 | M5 | 7.5 | 12.7 | 2.00 | 1.29 | 0.20 | 0.07～0.17 | 0.46 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SUMA1-20 | SUMA1-20 | P | 2,550 | - | 在庫品 |
| SUMA1.5-20 | SUMA1.5-20 | P | 3,590 | - | 在庫品 |
| SUMA2-20 | SUMA2-20 | P | 5,170 | - | 在庫品 |
| SUMA2.5-20 | SUMA2.5-20 | P | 7,310 | - | 在庫品 |
| SUMA3-20 | SUMA3-20 | P | 10,370 | - | 在庫品 |
| SUMA4-20 | SUMA4-20 | P | 17,680 | - | 在庫品 |
| SUMA1-25 | SUMA1-25 | P | 3,040 | - | 在庫品 |
| SUMA1.5-25 | SUMA1.5-25 | P | 4,480 | - | 在庫品 |
| SUMA2-25 | SUMA2-25 | P | 6,510 | - | 在庫品 |
| SUMA2.5-25 | SUMA2.5-25 | P | 9,310 | - | 在庫品 |
