■軸付平歯車 SSS
・調質した軸付の歯車です。
共通仕様
| 精度等級 | JIS N8級 (JIS B 1702-1:1998) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | SA形状： - SB形状：調質 |
| 歯面硬度 | SA形状：(194HB以下) SB形状：220～270HB |
| 表面処理 | 黒染 |
小原歯車工業
平歯車｜軸付平歯車 SSS
詳細仕様
6件の型式
-

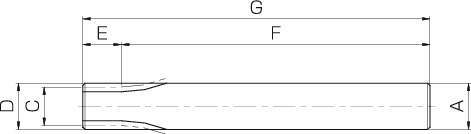

SA
-

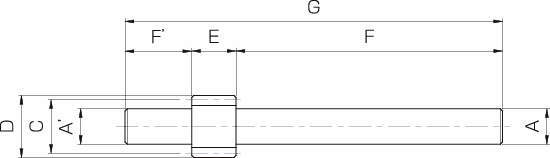

SB
| 型式 |
モジュール m |
歯数 | 転位係数 | 形状 |
軸径(左) A' (mm) |
軸長さ(左) F' (mm) |
基準円直径 C (mm) |
歯先円直径 D (mm) |
歯幅 E (mm) |
軸径(右) A (mm) |
軸長さ(右) F (mm) |
全長 G (mm) |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||||||
| SSS1-10 | 1 | 10 | 0 | SA | - | - | 10 | 12 | 12 | 12 | 78 | 90 | 1.62 | 0.063 | 0.16 | 0.0064 | 0.08～0.18 | 0.077 |
| SSS1-12 | 1 | 12 | 0 | SA | - | - | 12 | 14 | 12 | 14 | 78 | 90 | 2.52 | 0.092 | 0.26 | 0.0094 | 0.08～0.18 | 0.10 |
| SSS1-13 | 1 | 13 | 0 | SA | - | - | 13 | 15 | 12 | 15 | 78 | 90 | 3.05 | 0.11 | 0.31 | 0.011 | 0.08～0.18 | 0.12 |
| SSS1.5-10 | 1.5 | 10 | ＋0.5 | SB | 12.2 | 25 | 15 | 19.35 | 15 | 12.2 | 100 | 140 | 12.7 | 0.71 | 1.30 | 0.073 | 0.10～0.22 | 0.14 |
| SSS1.5-12 | 1.5 | 12 | 0 | SB | 13.7 | 25 | 18 | 21 | 15 | 13.7 | 100 | 140 | 9.97 | 0.89 | 1.02 | 0.091 | 0.10～0.22 | 0.17 |
| SSS1.5-13 | 1.5 | 13 | 0 | SB | 15.2 | 25 | 19.5 | 22.5 | 15 | 15.2 | 100 | 140 | 12.1 | 1.05 | 1.23 | 0.11 | 0.10～0.22 | 0.21 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SSS1-10 | SSS1-10 | P | 2,050 | - | 在庫品 |
| SSS1-12 | SSS1-12 | P | 2,230 | - | 在庫品 |
| SSS1-13 | SSS1-13 | P | 2,270 | - | 在庫品 |
| SSS1.5-10 | SSS1.5-10 | P | 2,840 | - | 在庫品 |
| SSS1.5-12 | SSS1.5-12 | P | 3,270 | - | 在庫品 |
| SSS1.5-13 | SSS1.5-13 | P | 3,420 | - | 在庫品 |
