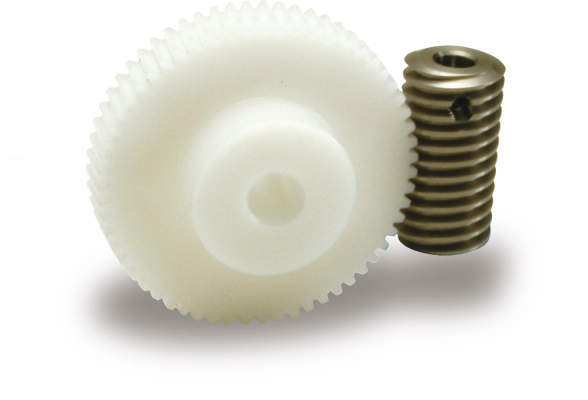

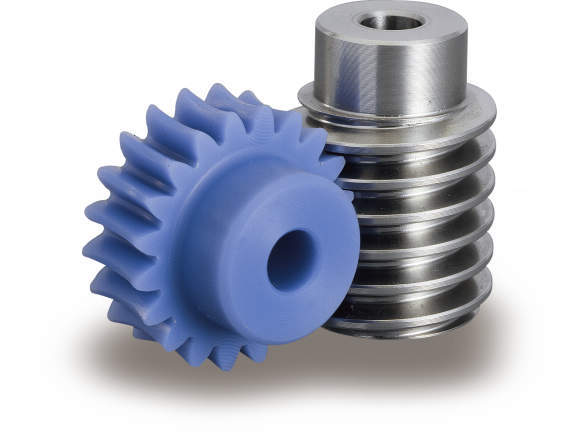

組合せ例
組合せ例

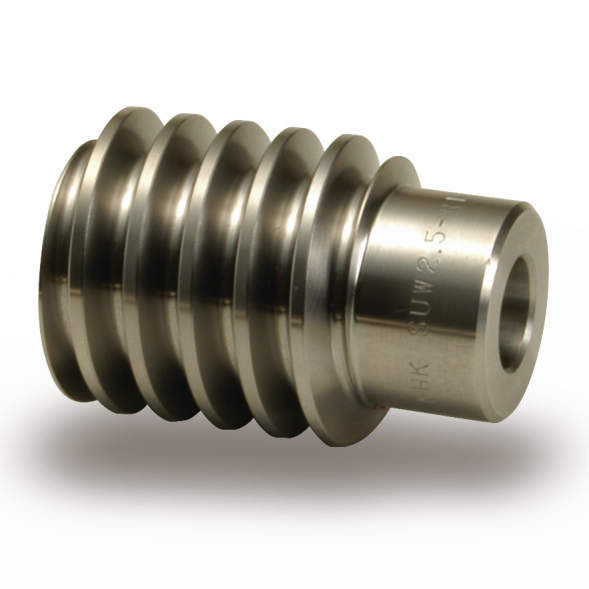

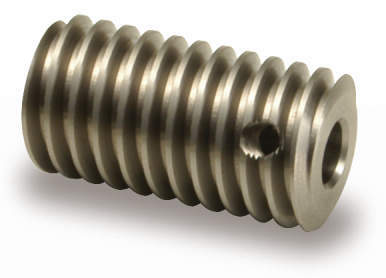

■ステンレスウォーム SUW
・ステンレス製のサビに強いウォームです。
| 精度等級 | KHK W 001 4級 |
|---|---|
| 歯車基準断面 | 歯直角 |
| 歯形 | 並歯 |
| 歯直角圧力角 | 20° |
| 材料 | SUS303 |
| 熱処理 | - |
| 歯面硬度 | (187HB以下) |
12件の型式

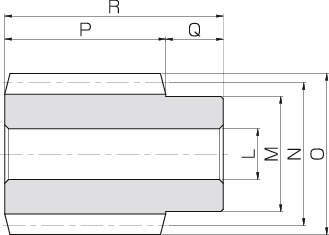

W2

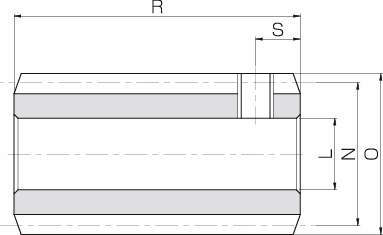

W1
| 型式 |
歯直角 モジュールm |
条数 | 進み角 |
ねじれ 方向 |
形状 | 穴径 |
ボス径 M (mm) |
基準円直径 N (mm) |
歯先円直径 O (mm) |
歯幅 P (mm) |
ボス長さ Q (mm) |
全長 R (mm) |
ねじ穴 |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L(mm) | 公差 | サイズ | S(mm) | |||||||||||||
| SUW0.5-R1 | 0.5 | 1 | 2°36′ | R | W2 | 5 | H8 | - | 11 | 12 | - | - | 18 | M3 | 3 | 0.010 |
| SUW0.5-R2 | 0.5 | 2 | 5°13′ | R | W2 | 5 | H8 | - | 11 | 12 | - | - | 18 | M3 | 3 | 0.010 |
| SUW0.8-R1 | 0.8 | 1 | 3°17′ | R | W2 | 6 | H8 | - | 14 | 15.6 | - | - | 30 | M4 | 5 | 0.029 |
| SUW0.8-R2 | 0.8 | 2 | 6°34′ | R | W2 | 6 | H8 | - | 14 | 15.6 | - | - | 30 | M4 | 5 | 0.029 |
| SUW1-R1 | 1 | 1 | 3°35′ | R | W2 | 6 | H8 | - | 16 | 18 | - | - | 32 | M4 | 5 | 0.042 |
| SUW1-R2 | 1 | 2 | 7°11′ | R | W2 | 6 | H8 | - | 16 | 18 | - | - | 32 | M4 | 5 | 0.042 |
| SUW1.5-R1 | 1.5 | 1 | 3°26′ | R | W1 | 8 | H7 | 20 | 25 | 28 | 30 | 10 | 40 | - | - | 0.12 |
| SUW1.5-R2 | 1.5 | 2 | 6°54′ | R | W1 | 8 | H7 | 20 | 25 | 28 | 30 | 10 | 40 | - | - | 0.12 |
| SUW2-R1 | 2 | 1 | 3°42′ | R | W1 | 12 | H7 | 25 | 31 | 35 | 32 | 14 | 46 | - | - | 0.20 |
| SUW2-R2 | 2 | 2 | 7°25′ | R | W1 | 12 | H7 | 25 | 31 | 35 | 32 | 14 | 46 | - | - | 0.20 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SUW0.5-R1 | SUW0.5-R1 | P | 1,790 | - | 在庫品 |
| SUW0.5-R2 | SUW0.5-R2 | P | 1,790 | - | 在庫品 |
| SUW0.8-R1 | SUW0.8-R1 | P | 2,560 | - | 在庫品 |
| SUW0.8-R2 | SUW0.8-R2 | P | 2,560 | - | 在庫品 |
| SUW1-R1 | SUW1-R1 | P | 3,080 | - | 在庫品 |
| SUW1-R2 | SUW1-R2 | P | 3,080 | - | 在庫品 |
| SUW1.5-R1 | SUW1.5-R1 | P | 4,220 | 在庫品 | 在庫品 |
| SUW1.5-R2 | SUW1.5-R2 | P | 4,220 | - | 在庫品 |
| SUW2-R1 | SUW2-R1 | P | 5,660 | - | 在庫品 |
| SUW2-R2 | SUW2-R2 | P | 5,660 | - | 在庫品 |
