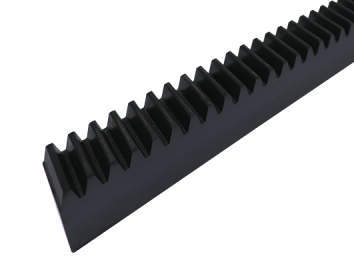

■ヘリカルラック SRHEF（EU仕様）
・ヘリカルラックのため、SRF に比べて強度、静粛性が優れています。
・CP ラックのようにご利用いただけます。
| 精度等級 | KHK R 001 4級 |
|---|---|
| 歯車基準断面 | 歯直角 |
| 歯形 | 並歯 |
| 歯直角圧力角 | 20° |
| ねじれ角 | 19°31'41'' |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (210HB以下) |
| 表面処理 | 黒染 |
6件の型式
RF
| 型式 |
モジュール m |
正面 ピッチ (mm) |
歯数 |
ねじれ 方向 |
形状 | 全長(mm) |
歯幅 B (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | A' | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||
| SRHEF1.5-1000R | 1.5 | CP5 | 200 | R | RFR | 1000 | 1006.03 | 17 | 17 | 15.5 | 2410 | 425 | 245 | 43.3 | 0.10～0.28 | 2.06 |
| SRHEF2-1000R | 2 | CP6.667 | 150 | R | RFR | 1000 | 1008.51 | 24 | 24 | 22 | 4410 | 675 | 450 | 68.8 | 0.12～0.32 | 4.14 |
| SRHEF3-1000R | 3 | CP10 | 100 | R | RFR | 1000 | 1010.29 | 29 | 29 | 26 | 8210 | 1650 | 837 | 168 | 0.15～0.39 | 5.91 |
| SRHEF4-1000R | 4 | CP13.333 | 75 | R | RFR | 1000 | 1013.83 | 39 | 39 | 35 | 15200 | 2700 | 1550 | 275 | 0.19～0.47 | 10.7 |
| SRHEF5-1000R | 5 | CP16.667 | 60 | R | RFR | 1000 | 1017.38 | 49 | 39 | 34 | 22500 | 4110 | 2300 | 419 | 0.21～0.52 | 13.1 |
| SRHEF6-1000R | 6 | CP20 | 50 | R | RFR | 1000 | 1020.93 | 59 | 49 | 43 | 33400 | 7240 | 3410 | 738 | 0.23～0.57 | 19.9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRHEF1.5-1000R | SRHEF1.5-1000R | P | 24,000 | - | 在庫品 |
| SRHEF2-1000R | SRHEF2-1000R | P | 28,000 | - | 在庫品 |
| SRHEF3-1000R | SRHEF3-1000R | P | 42,500 | - | 在庫品 |
| SRHEF4-1000R | SRHEF4-1000R | P | 55,500 | - | 在庫品 |
| SRHEF5-1000R | SRHEF5-1000R | P | 72,000 | - | 在庫品 |
| SRHEF6-1000R | SRHEF6-1000R | P | 98,400 | - | 在庫品 |
