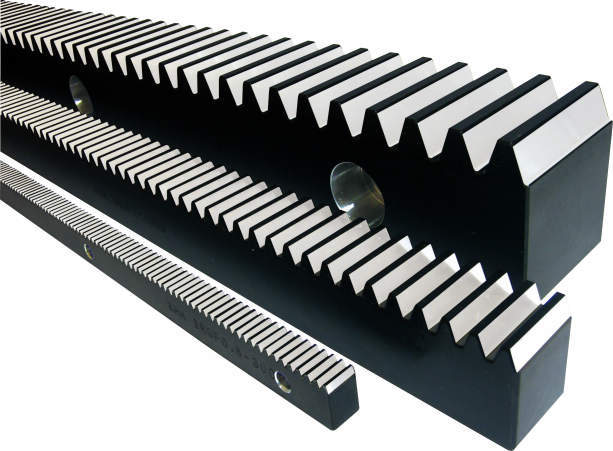

■焼入歯研ラック SRGFK・SRGFD
・歯面焼入れ研削したラックで、精度、耐摩耗性とコストのバランスが良い製品です。
・歯部以外は追加工が可能です。
・Jシリーズとは、標準歯車のベースに、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
| 精度等級 | KHK R 001 3級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | 歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 歯部以外黒染 |
16件の型式
RA
RD
| 型式 |
モジュール m |
歯数 | 形状 |
全長 A (mm) |
歯幅 B (mm) |
高さ C (mm) |
かみあい高さ D (mm) |

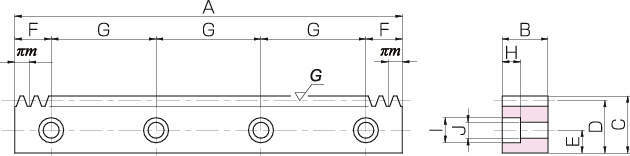

取付穴位置寸法(mm) | 取付穴形状寸法(mm) | 許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | F | G | 穴数 | 使用ねじ | H | I | J | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| SRGFK1-300J | 1 | 96 | RA | 301.59 | 10 | 12 | 11 | 5 | 20.80 | 130 | 3 | M4 | - | - | 4.5 | 862 | 514 | 87.9 | 52.4 | 0.04～0.19 | 0.26 |
| SRGFK1-500J | 1 | 159 | RA | 499.51 | 10 | 12 | 11 | 5 | 24.76 | 150 | 4 | M4 | - | - | 4.5 | 862 | 514 | 87.9 | 52.4 | 0.04～0.19 | 0.43 |
| SRGFD1.5-500J | 1.5 | 106 | RD | 499.51 | 15 | 20 | 18.5 | 8 | 24.76 | 150 | 4 | M5 | 6 | 10 | 6 | 2160 | 1360 | 220 | 138 | 0.04～0.19 | 1.07 |
| SRGFD1.5-1000J | 1.5 | 212 | RD | 999.03 | 15 | 20 | 18.5 | 8 | 49.51 | 180 | 6 | M5 | 6 | 10 | 6 | 2160 | 1360 | 220 | 138 | 0.04～0.19 | 2.14 |
| SRGFD2-500J | 2 | 80 | RD | 502.65 | 20 | 25 | 23 | 10 | 26.33 | 150 | 4 | M6 | 7 | 11 | 7 | 3830 | 2410 | 391 | 246 | 0.05～0.21 | 1.78 |
| SRGFD2-1000J | 2 | 160 | RD | 1005.31 | 20 | 25 | 23 | 10 | 52.65 | 180 | 6 | M6 | 7 | 11 | 7 | 3830 | 2410 | 391 | 246 | 0.05～0.21 | 3.58 |
| SRGFD2.5-500J | 2.5 | 64 | RD | 502.65 | 25 | 30 | 27.5 | 12 | 26.33 | 150 | 4 | M8 | 8.6 | 14 | 9 | 5990 | 3770 | 611 | 384 | 0.05～0.21 | 2.64 |
| SRGFD2.5-1000J | 2.5 | 128 | RD | 1005.31 | 25 | 30 | 27.5 | 12 | 52.65 | 180 | 6 | M8 | 8.6 | 14 | 9 | 5990 | 3770 | 611 | 384 | 0.05～0.21 | 6.31 |
| SRGFD3-500J | 3 | 53 | RD | 499.51 | 30 | 35 | 32 | 14 | 24.76 | 150 | 4 | M10 | 10.8 | 17.5 | 11 | 8620 | 5420 | 879 | 553 | 0.05～0.21 | 3.63 |
| SRGFD3-1000J | 3 | 106 | RD | 999.03 | 30 | 35 | 32 | 14 | 49.51 | 180 | 6 | M10 | 10.8 | 17.5 | 11 | 8620 | 5420 | 879 | 553 | 0.05～0.21 | 7.32 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRGFK1-300J | SRGFK1-300J | P | 19,700 | - | 4日間 |
| SRGFK1-500J | SRGFK1-500J | P | 30,800 | - | 4日間 |
| SRGFD1.5-500J | SRGFD1.5-500J | P | 33,100 | - | 4日間 |
| SRGFD1.5-1000J | SRGFD1.5-1000J | P | 61,400 | - | 4日間 |
| SRGFD2-500J | SRGFD2-500J | P | 34,200 | - | 4日間 |
| SRGFD2-1000J | SRGFD2-1000J | P | 64,000 | - | 4日間 |
| SRGFD2.5-500J | SRGFD2.5-500J | P | 35,700 | - | 4日間 |
| SRGFD2.5-1000J | SRGFD2.5-1000J | P | 68,000 | - | 4日間 |
| SRGFD3-500J | SRGFD3-500J | P | 42,000 | - | 4日間 |
| SRGFD3-1000J | SRGFD3-1000J | P | 72,900 | - | 4日間 |
