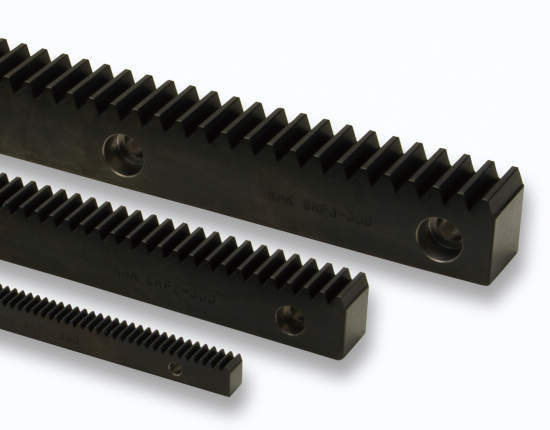

■ラック SRFK・SRFD
・低価格でラインナップが多く、使い勝手の良い製品です。
■Jシリーズ
・Jシリーズとは、標準歯車のベースに、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
| 精度等級 | KHK R 001 4級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (210HB以下) |
| 表面処理 | 黒染 |
15件の型式

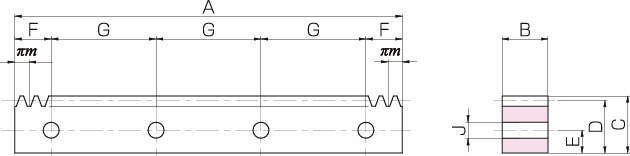

RA

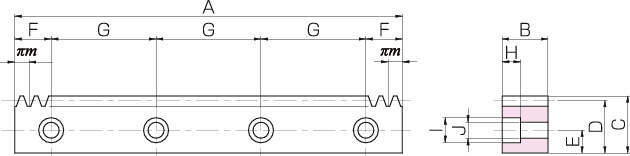

RD
| 型式 |
モジュール m |
歯数 | 形状 |
全長 A (mm) |
歯幅 B (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
取付穴位置寸法(mm) | 取付穴形状寸法(mm) | 許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | F | G | 穴数 | 使用ねじ | H | I | J | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| SRFK0.5-300J | 0.5 | 191 | RA | 300.02 | 5 | 12 | 11.5 | 5.5 | 15.01 | 90 | 4 | M3 | - | - | 3.4 | 240 | 39.6 | 24.4 | 4.04 | 0.00～0.13 | 0.13 |
| SRFK0.8-300J | 0.8 | 119 | RA | 299.08 | 8 | 12.3 | 11.5 | 5.5 | 14.54 | 90 | 4 | M4 | - | - | 4.5 | 613 | 108 | 62.5 | 11.0 | 0.00～0.14 | 0.21 |
| SRFK1-300J | 1 | 96 | RA | 301.59 | 10 | 12 | 11 | 5 | 20.80 | 130 | 3 | M4 | - | - | 4.5 | 958 | 177 | 97.7 | 18.0 | 0.04～0.21 | 0.26 |
| SRFK1-500J | 1 | 159 | RA | 499.51 | 10 | 12 | 11 | 5 | 24.76 | 150 | 4 | M4 | - | - | 4.5 | 958 | 177 | 97.7 | 18.0 | 0.04～0.21 | 0.43 |
| SRFD1.5-300J | 1.5 | 64 | RD | 301.59 | 15 | 20 | 18.5 | 8 | 20.80 | 130 | 3 | M5 | 6 | 10 | 6 | 2160 | 421 | 220 | 42.9 | 0.09～0.25 | 0.64 |
| SRFD1.5-500J | 1.5 | 106 | RD | 499.51 | 15 | 20 | 18.5 | 8 | 24.76 | 150 | 4 | M5 | 6 | 10 | 6 | 2160 | 421 | 220 | 42.9 | 0.09～0.25 | 1.07 |
| SRFD2-300J | 2 | 48 | RD | 301.59 | 20 | 25 | 23 | 10 | 20.80 | 130 | 3 | M6 | 7 | 11 | 7 | 3830 | 775 | 391 | 79.0 | 0.11～0.28 | 1.06 |
| SRFD2-500J | 2 | 80 | RD | 502.65 | 20 | 25 | 23 | 10 | 26.33 | 150 | 4 | M6 | 7 | 11 | 7 | 3830 | 775 | 391 | 79.0 | 0.11～0.28 | 1.78 |
| SRFD2.5-300J | 2.5 | 38 | RD | 298.45 | 25 | 30 | 27.5 | 12 | 19.23 | 130 | 3 | M8 | 8.6 | 14 | 9 | 5990 | 1240 | 611 | 127 | 0.13～0.31 | 1.55 |
| SRFD2.5-500J | 2.5 | 64 | RD | 502.65 | 25 | 30 | 27.5 | 12 | 26.33 | 150 | 4 | M8 | 8.6 | 14 | 9 | 5990 | 1240 | 611 | 127 | 0.13～0.31 | 2.64 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRFK0.5-300J | SRFK0.5-300J | P | 6,690 | - | 4日間 |
| SRFK0.8-300J | SRFK0.8-300J | P | 7,300 | - | 4日間 |
| SRFK1-300J | SRFK1-300J | P | 6,300 | - | 4日間 |
| SRFK1-500J | SRFK1-500J | P | 7,900 | - | 4日間 |
| SRFD1.5-300J | SRFD1.5-300J | P | 7,200 | - | 4日間 |
| SRFD1.5-500J | SRFD1.5-500J | P | 9,000 | - | 4日間 |
| SRFD2-300J | SRFD2-300J | P | 8,600 | - | 4日間 |
| SRFD2-500J | SRFD2-500J | P | 10,900 | - | 4日間 |
| SRFD2.5-300J | SRFD2.5-300J | P | 9,500 | - | 4日間 |
| SRFD2.5-500J | SRFD2.5-500J | P | 12,400 | - | 4日間 |
