・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
共通仕様
| 精度等級 | KHK W 001 4級相当品 |
|---|---|
| 歯車基準断面 | 歯直角 |
| 歯形 | 並歯 |
| 歯直角圧力角 | 20° |
| 材料 | SUS303 |
| 熱処理 | - |
| 歯面硬度 | (187HB以下) |
小原歯車工業
ウォームギヤ｜ステンレスウォーム SUW [Jシリーズ]
詳細仕様
16件の型式
-

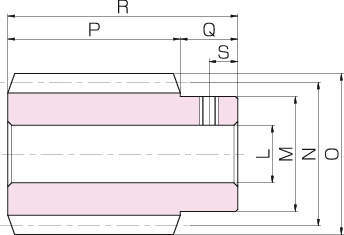

W1T
-

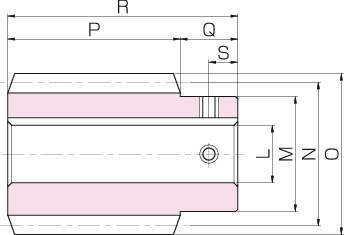

W1K
| 型式 |
歯直角 モジュール m |
条数 | 進み角 |
ねじれ 方向 |
形状 |
穴径 LH7 |
ボス径 M |
基準円 直径 N |
歯先円 直径 O |
歯幅 P |
ボス長さ Q |
全長 R |
キーみぞ (幅×深さ) |
ねじ穴 |
質量 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | S | |||||||||||||||
| SUW1.5-R1J8 | 1.5 | 1 | 3°26′ | R | W1T | 8 | 20 | 25 | 28 | 30 | 10 | 40 | - | M5 | 5 | 0.12 |
| SUW1.5-R1J10 | 1.5 | 1 | 3°26′ | R | W1K | 10 | 20 | 25 | 28 | 30 | 10 | 40 | 4×1.8 | M4 | 5 | 0.11 |
| SUW1.5-R2J8 | 1.5 | 2 | 6°54′ | R | W1T | 8 | 20 | 25 | 28 | 30 | 10 | 40 | - | M5 | 5 | 0.12 |
| SUW1.5-R2J10 | 1.5 | 2 | 6°54′ | R | W1K | 10 | 20 | 25 | 28 | 30 | 10 | 40 | 4×1.8 | M4 | 5 | 0.11 |
| SUW2-R1J12 | 2 | 1 | 3°42′ | R | W1K | 12 | 25 | 31 | 35 | 32 | 14 | 46 | 4×1.8 | M4 | 7 | 0.20 |
| SUW2-R1J14 | 2 | 1 | 3°42′ | R | W1K | 14 | 25 | 31 | 35 | 32 | 14 | 46 | 5×2.3 | M4 | 7 | 0.18 |
| SUW2-R2J12 | 2 | 2 | 7°25′ | R | W1K | 12 | 25 | 31 | 35 | 32 | 14 | 46 | 4×1.8 | M4 | 7 | 0.20 |
| SUW2-R2J14 | 2 | 2 | 7°25′ | R | W1K | 14 | 25 | 31 | 35 | 32 | 14 | 46 | 5×2.3 | M4 | 7 | 0.18 |
| SUW3-R1J17 | 3 | 1 | 3°55′ | R | W1K | 18 | 35 | 44 | 50 | 50 | 20 | 70 | 6×2.8 | M4 | 10 | 0.62 |
| SUW3-R1J18 | 3 | 1 | 3°55′ | R | W1K | 18 | 35 | 44 | 50 | 50 | 20 | 70 | 6×2.8 | M5 | 10 | 0.59 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SUW1.5-R1J8 | SUW1.5-R1J8 | P | 5,000 | - | 4日間 |
| SUW1.5-R1J10 | SUW1.5-R1J10 | P | 7,120 | - | 4日間 |
| SUW1.5-R2J8 | SUW1.5-R2J8 | P | 5,000 | - | 4日間 |
| SUW1.5-R2J10 | SUW1.5-R2J10 | P | 7,120 | - | 4日間 |
| SUW2-R1J12 | SUW2-R1J12 | P | 7,410 | - | 4日間 |
| SUW2-R1J14 | SUW2-R1J14 | P | 8,410 | - | 4日間 |
| SUW2-R2J12 | SUW2-R2J12 | P | 7,410 | - | 4日間 |
| SUW2-R2J14 | SUW2-R2J14 | P | 8,410 | - | 4日間 |
| SUW3-R1J17 | SUW3-R1J17 | P | 15,050 | - | 4日間 |
| SUW3-R1J18 | SUW3-R1J18 | P | 15,050 | - | 4日間 |
