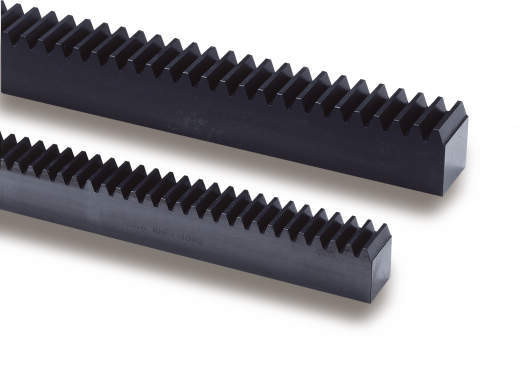

■焼入ラック KRF-H
・調質、歯面焼入れしたラックで、強度、耐摩耗性が優れています。
・歯部以外は追加工が可能です。
共通仕様
| 精度等級 | KHK R 001 5級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SCM440 |
| 熱処理 | 調質、歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 黒染 |
小原歯車工業
ラック｜焼入ラック KRF-H （両端面加工）
詳細仕様
6件の型式
-
RF
| 型式 |
モジュール m |
歯数 | 形状 |

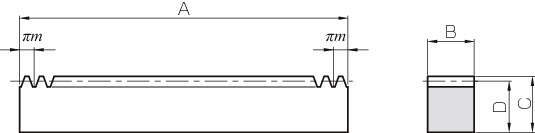

全長 A (mm) |
歯幅 (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| KRF1.5-1000H | 1.5 | 212 | RF | 999.03 | 15 | 20 | 18.5 | 3140 | 1710 | 320 | 175 | 0.05～0.31 | 2.18 |
| KRF2-1000H | 2 | 160 | RF | 1005.31 | 20 | 25 | 23 | 5570 | 3090 | 568 | 315 | 0.07～0.34 | 3.63 |
| KRF2.5-1000H | 2.5 | 128 | RF | 1005.31 | 25 | 30 | 27.5 | 8710 | 4890 | 888 | 499 | 0.09～0.37 | 5.43 |
| KRF3-1000H | 3 | 106 | RF | 999.03 | 30 | 35 | 32 | 12500 | 7110 | 1280 | 725 | 0.10～0.41 | 7.53 |
| KRF4-1000H | 4 | 80 | RF | 1005.31 | 40 | 45 | 41 | 22300 | 12900 | 2270 | 1310 | 0.14～0.48 | 12.9 |
| KRF5-1000H | 5 | 64 | RF | 1005.31 | 50 | 50 | 45 | 34800 | 20400 | 3550 | 2080 | 0.16～0.53 | 17.8 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRF1.5-1000H | KRF1.5-1000H | P | 31,100 | - | 在庫品 |
| KRF2-1000H | KRF2-1000H | P | 34,600 | - | 在庫品 |
| KRF2.5-1000H | KRF2.5-1000H | P | 43,000 | - | 在庫品 |
| KRF3-1000H | KRF3-1000H | P | 51,800 | - | 在庫品 |
| KRF4-1000H | KRF4-1000H | P | 77,700 | - | 在庫品 |
| KRF5-1000H | KRF5-1000H | P | 96,300 | - | 在庫品 |
