KRFD-H [Jシリーズ]
KRFD-H [Jシリーズ]

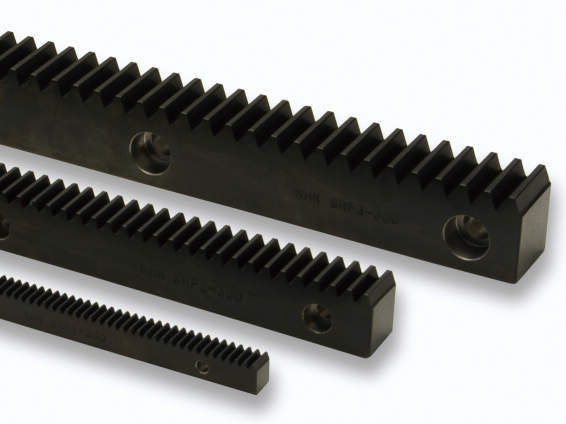

■焼入ラック KRFD-H
・調質、歯面焼入れしたラックで、強度、耐摩耗性が優れています。
・歯部以外は追加工が可能です。
■Jシリーズ
・Jシリーズとは、標準歯車のベースに、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
| 精度等級 | KHK R 001 5級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SCM440 |
| 熱処理 | 調質、歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 黒染 |

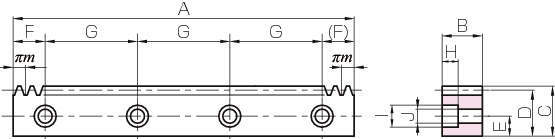

6件の型式
RF
| 型式 |
モジュール m |
歯数 | 形状 |
全長 A (mm) |
歯幅 B (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
取付穴位置寸法(mm) | 取付穴形状寸法(mm) | 許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | F | G | 穴数 | 使用ねじ | H | I | J | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| KRFD1.5-1000HJ | 1.5 | 212 | RF | 999.03 | 15 | 20 | 18.5 | 8 | 49.51 | 180 | 6 | M5 | 6 | 10 | 6 | 3140 | 1710 | 320 | 175 | 0.05～0.31 | 2.14 |
| KRFD2-1000HJ | 2 | 160 | RF | 1005.31 | 20 | 25 | 23 | 10 | 52.65 | 180 | 6 | M6 | 7 | 11 | 7 | 5570 | 3090 | 568 | 315 | 0.07～0.34 | 3.58 |
| KRFD2.5-1000HJ | 2.5 | 128 | RF | 1005.31 | 25 | 30 | 27.5 | 12 | 52.65 | 180 | 6 | M8 | 8.6 | 14 | 9 | 8710 | 4890 | 888 | 499 | 0.09～0.37 | 5.31 |
| KRFD3-1000HJ | 3 | 106 | RF | 999.03 | 30 | 35 | 32 | 14 | 49.51 | 180 | 6 | M10 | 10.8 | 17.5 | 11 | 12500 | 7110 | 1280 | 725 | 0.10～0.41 | 7.32 |
| KRFD4-1000HJ | 4 | 80 | RF | 1005.31 | 40 | 45 | 41 | 18 | 52.65 | 180 | 6 | M12 | 13 | 20 | 14 | 22300 | 12900 | 2270 | 1310 | 0.14～0.48 | 12.6 |
| KRFD5-1000HJ | 5 | 64 | RF | 1005.31 | 50 | 50 | 45 | 20 | 62.65 | 220 | 5 | M14 | 15.2 | 23 | 16 | 34800 | 20400 | 3550 | 2080 | 0.16～0.53 | 17.2 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRFD1.5-1000HJ | KRFD1.5-1000HJ | P | 35,600 | - | 4日間 |
| KRFD2-1000HJ | KRFD2-1000HJ | P | 39,700 | - | 4日間 |
| KRFD2.5-1000HJ | KRFD2.5-1000HJ | P | 48,100 | - | 4日間 |
| KRFD3-1000HJ | KRFD3-1000HJ | P | 57,800 | - | 4日間 |
| KRFD4-1000HJ | KRFD4-1000HJ | P | 83,700 | - | 4日間 |
| KRFD5-1000HJ | KRFD5-1000HJ | P | 102,600 | - | 4日間 |
