KRCPFD-H [Jシリーズ]
KRCPFD-H [Jシリーズ]
■CP焼入ラック KRCPF-H
・調質、歯面焼入した CP ラックで、強度、耐摩耗性が優れています。
・歯部以外は追加工が可能です。
■Jシリーズ
・Jシリーズとは、標準歯車のベースに、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
| 精度等級 | KHK R 001 5級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SCM440 |
| 熱処理 | 調質、歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 黒染 |
2件の型式
RD

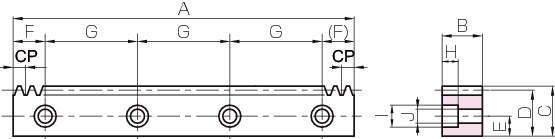

| 型式 |
モジュール m |
歯数 | 形状 |
全長 A (mm) |
歯幅 B (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
取付穴位置寸法(mm) | 許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | F | G | 穴数 | 使用ねじ | H | I | J | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| KRCPFD10-1000HJ | 3.1831 | 100 | RD | 1000 | 30 | 35 | 31.82 | 14 | 50 | 180 | 6 | M10 | 10.8 | 17.5 | 11 | 12500 | 7710 | 1270 | 786 | 0.10～0.41 | 7.29 |
| KRCPFD5-1000HJ | 1.5915 | 200 | RD | 1000 | 15 | 20 | 18.41 | 8 | 50 | 180 | 6 | M5 | 6 | 10 | 6 | 3120 | 1850 | 318 | 189 | 0.05～0.31 | 2.13 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRCPFD10-1000HJ | KRCPFD10-1000HJ | P | 57,800 | - | 4日間 |
| KRCPFD5-1000HJ | KRCPFD5-1000HJ | P | 35,600 | - | 4日間 |
