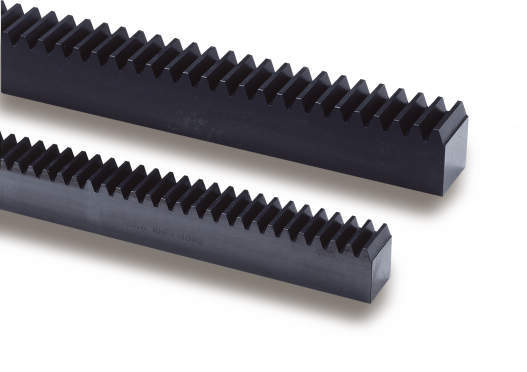

■レーザ焼入ラック SRF-HL
・歯面レーザー焼入れしたラックで、耐摩耗性とコストのバランスが良い製品です。
・歯部以外は追加工が可能です。
共通仕様
| 精度等級 | KHK R 001 4級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | 歯面レーザ焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 黒染 |
小原歯車工業
ラック｜レーザ焼入ラック SRF-HL （両端面加工）

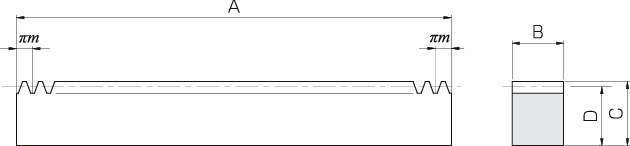

詳細仕様
21件の型式
-
RF
| 型式 |
モジュール m |
歯数 | 形状 |
全長 A (mm) |
歯幅 (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| SRF1.5-1000HL | 1.5 | 212 | RF | 999.03 | 15 | 20 | 18.5 | 2160 | 961 | 220 | 98.0 | 0.09～0.25 | 2.18 |
| SRF1.5-1500HL | 1.5 | 320 | RF | 1507.96 | 15 | 20 | 18.5 | 2160 | 961 | 220 | 98.0 | 0.09～0.25 | 3.28 |
| SRF1.5-2000HL | 1.5 | 435 | RF | 2049.88 | 15 | 20 | 18.5 | 2160 | 961 | 220 | 98.0 | 0.09～0.25 | 4.47 |
| SRF2-1000HL | 2 | 160 | RF | 1005.31 | 20 | 25 | 23 | 3830 | 1730 | 391 | 177 | 0.11～0.28 | 3.63 |
| SRF2-1500HL | 2 | 240 | RF | 1507.96 | 20 | 25 | 23 | 3830 | 1730 | 391 | 177 | 0.11～0.28 | 5.45 |
| SRF2-2000HL | 2 | 326 | RF | 2048.31 | 20 | 25 | 23 | 3830 | 1730 | 391 | 177 | 0.11～0.28 | 7.40 |
| SRF2.5-1000HL | 2.5 | 128 | RF | 1005.31 | 25 | 30 | 27.5 | 5990 | 2740 | 611 | 280 | 0.13～0.31 | 5.43 |
| SRF2.5-1500HL | 2.5 | 192 | RF | 1507.96 | 25 | 30 | 27.5 | 5990 | 2740 | 611 | 280 | 0.13～0.31 | 8.14 |
| SRF2.5-2000HL | 2.5 | 261 | RF | 2049.88 | 25 | 30 | 27.5 | 5990 | 2740 | 611 | 280 | 0.13～0.31 | 11.1 |
| SRF3-1000HL | 3 | 106 | RF | 999.03 | 30 | 35 | 32 | 8620 | 3990 | 879 | 407 | 0.14～0.35 | 7.53 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRF1.5-1000HL | SRF1.5-1000HL | P | 20,800 | - | - |
| SRF1.5-1500HL | SRF1.5-1500HL | P | 29,000 | - | - |
| SRF1.5-2000HL | SRF1.5-2000HL | P | 37,000 | - | - |
| SRF2-1000HL | SRF2-1000HL | P | 20,900 | - | - |
| SRF2-1500HL | SRF2-1500HL | P | 29,200 | - | - |
| SRF2-2000HL | SRF2-2000HL | P | 37,100 | - | - |
| SRF2.5-1000HL | SRF2.5-1000HL | P | 21,200 | - | - |
| SRF2.5-1500HL | SRF2.5-1500HL | P | 31,300 | - | - |
| SRF2.5-2000HL | SRF2.5-2000HL | P | 41,200 | - | - |
| SRF3-1000HL | SRF3-1000HL | P | 25,400 | - | - |
